脚踏开关
产品概述：
采用肯定断开的设计。尺寸紧凑、安全可靠，满足大多数工业应用，为设备提供理想的启动和制动方案
产品特性：
● 优化和通用系列脚踏开关
> 有塑料和金属两个系列
> 防护等级IP55和IP66
> 操作温度-25度到+70度
> CE,UL,CSA认证
● XPEY优化型塑料脚踏开关,黄色,IP55
> 带和不带保护罩
> 单步,单触点模块1NC+1NO
> 在复位状态,带或不带触发机构
● XPEB通用型塑料脚踏开关,蓝色,IP66
> 带和不带保护罩
> 单步或两步,一个或两个1NC+1NO触点模块
> 在复位状态,带或不带触发机构
> UL,CSA认证
● XPEM/R通用型金属脚踏开关,蓝色/橙色,IP66
> 带和不带保护罩
> 单步或两步,一个或两个1NC+1NO触点模块
> 在复位状态,带或不带触发机构
> UL,CSA认证
> 模拟量输出可选
> 双保护外壳可选
> 附件 : 有手杖附件方便移动脚踏开关；有脚底垫板附件
● 质保期 : 18个月
产品详情
| 主要信息 | |
| 产品系列 | Harmony XPE |
| 产品类型 | 脚踏开关 |
| 材料 | 金属 |
| 脚踏开关型号 | 单踏板脚踏开关 |
| 产品短名 | XPEM |
| 触发机构 | 不带触发机构 |
| 触点动作 | 2步 |
| 触点类型 | 2 NC + NO |
| 颜色 | 兰色 |
| 补充信息 | |
| 强制打开 | 有 符合 EN/IEC 60947-5-1 附录K |
| 接线能力 | 螺旋压入式端子, <= 1 x 2.5 mm² （可选）带或者不带篐线端子 |
| 螺旋压入式端子, <= 2 x 1.5 mm² （可选）带或者不带篐线端子 | |
| 电缆进线 | 2用于Pg 16电缆套的带孔进线 |
| 机械寿命 | 15000000 次 |
| 额定工作电流 [Ie] | 3 A, 240 V, AC-15, A300 |
| 0.27 A, 250 V, DC-13, Q300 符合 EN/IEC 60947-5-1 附录A | |
| 额定绝缘电压 [Ui] | 500 V （污染等级 3) 符合 EN/IEC 60947-1 |
| 500 V （污染等级 3) 符合 NF C 20-040 C 组 | |
| 500 V （污染等级 3) 符合 VDE 0110 C 组 | |
| 300 V 符合 UL 508 | |
| 300 V 符合 CSA C22.2 No 14 | |
| 额定冲击耐受电压 [Uimp] | 6 kV 符合 EN/IEC 60947-1 |
| Maximum resistance across terminals | 25 MΩ 符合 IEC 60255-7 安全等级3 |
| 25 MΩ 符合 NF C 93-050 方法 A | |
| 短路保护 | 10 A 熔丝管 类型 gG 符合 EN/IEC 60947-5-1 |
| 10 A 熔丝管 类型 gG 符合 VDE 0660-200 | |
| 额定操作功率 (W) | 10 W DC-13, 工作额定值 <60 次/分钟, 5000000 次, 24 V, 负载系数: 0.5 符合 EN/IEC 60947-5-1 附录C |
| 4 W DC-13, 工作额定值 <60 次/分钟, 5000000 次, 120 V, 负载系数: 0.5 符合 EN/IEC 60947-5-1 附录C | |
| 7 W DC-13, 工作额定值 <60 次/分钟, 5000000 次, 48 V, 负载系数: 0.5 符合 EN/IEC 60947-5-1 附录C | |
| 净重 | 1.2 kg |
| 环境 | |
| 符合标准 | VDE 0660-200 |
| EN/IEC 60947-5-1 | |
| 产品认证 | FIMKO |
| CSA | |
| 保护处理 | TC |
| 运行温度 | -25…70 °C |
| 贮存环境温度 | -40…70 °C |
| 抗振动 | 15 gn (f= 10…500 Hz) 符合 IEC 60068-2-6 |
| 抗冲击 | 150 gn 符合 NF E 09-031 |
| 20 gn 符合 IEC 60068-2-27 | |
| 过电压种类 | Class I 符合 EN/IEC 61140 |
| Class I 符合 NF C 20-030 | |
| IP 保护等级 | IP66 符合 screwed |
性能曲线：

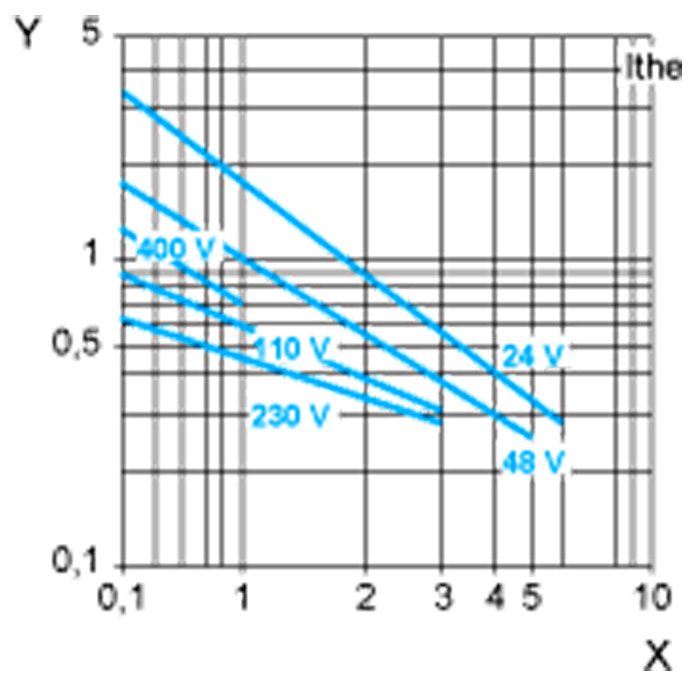

触点的电气寿命
AC-15 使用类别
操作速率：3600 次操作循环/小时。负载因数 = 0.5。
感性电路：
X电流 (A)
Y百万次操作次数
