AT630变频器 - 55kW/75HP - 200…240V - IP21/UL类型1
产品概述：
Altivar 600变频器分为壁挂式单机、柜内安装式模块式单机与变频驱动系统三大类. 可驱动包含同步电机在内的多种电机，广泛应用于标准负载控制系统. 符合IEC/EN 61800-3，IEC/EN 61000-4，IEC/EN60721-3，IEC/EN 61800-5-1 等国际标准.
产品特性：
● 过程优化：赋能您的资产，为运营提供高级过程数据，使系统更智能。
● 效率提升：生产力和可用性提高20%。
● 能效管理：能耗降低30%。
● 资产管理：减少停机时间并保障核心资产的高效表现。
产品详情
| 主要信息 | |
| 产品系列 | ATV御程系列 ATV600 |
| 产品类型 | 变频器 |
| 应用领域 | 过程应用 |
| 产品短名 | ATV630 |
| 变量 | 标准版本 |
| 产品应用场景 | 异步电机 |
| 同步电机 | |
| EMC 滤波器 | 无EMC 滤波器 |
| IP 保护等级 | IP00 符合 IEC 61800-5-1 |
| IP00 符合 screwed | |
| IP21 (套件VW3A9704) 符合 IEC 61800-5-1 | |
| IP21 (套件VW3A9704) 符合 screwed | |
| 额定电源电压 [Us] | 200...240 V |
| 冷却方式 | 强制通风 |
| 供电频率 | 50...60 Hz - 5...5 % |
| 额定电源电压 [Us] | 200...240 V - 15...10 % |
| 电动机功率 (kW) | 55 kW (标准负载) |
| 45 kW (重载) | |
| 电机功率 | 75 hp 标准负载 |
| 60 hp 重载 | |
| 线路电流 | 189 A 在…上 200 V (标准负载) |
| 161 A 在…上 240 V (标准负载) | |
| 156 A 在…上 200 V (重载) | |
| 134 A 在…上 240 V (重载) | |
| 预期线路Isc | 50 kA |
| 视在功率 | 61.1 kVA 在…上 240 V (标准负载) |
| 50 kVA 在…上 240 V (重载) | |
| 连续输出电流 | 211 A 在…上 2.5 kHz 适用 标准负载 |
| 176 A 在…上 2.5 kHz 适用 重载 | |
| 异步电机控制配置文件 | 标准变转矩 |
| 优化转矩模式 | |
| 标准恒转矩 | |
| 同步电机控制配置模式 | 永磁同步电机 |
| 同步磁阻电机 | |
| 变频器输出频率 | 0.1…500 Hz |
| 额定开关频率 | 2.5 kHz |
| 开关频率 | 2.5...8 kHz 有 |
| 2...8 kHz 可调 | |
| 安全功能 | STO(安全扭矩中断) SIL 3 |
| 离散量输入逻辑 | 16个预置速度 |
| 通讯端口协议 | 以太网Modbus |
| 以太网 | |
| Modbus 串行 | |
| 选项卡 | 卡槽A: 通讯模块, Profibus DP V1 |
| 卡槽A: 通讯模块, Profinet | |
| 卡槽A: 通讯模块, DeviceNet | |
| 卡槽A: 通讯模块, Modbus TCP/EtherNet/IP | |
| 卡槽A: 通讯模块, CANopen 菊花链 RJ45 | |
| 卡槽A: 通讯模块, CANopen SUB-D 9 | |
| 卡槽A: 通讯模块, CANopen 螺钉端子排 | |
| 卡槽A/卡槽B: 数字和输入I/O扩展模块 | |
| 卡槽A/卡槽B: 继电器输出扩展模块 | |
| 卡槽A: 通讯模块, Ethernet IP/Modbus TCP/MD-Link | |
| 通讯模块, BACnet MS/TP | |
| 通讯模块, 以太网Powerlink | |
| 补充信息 | |
| 安装类型 | 壁挂式安装 |
| 最大瞬变电流 | 232.1 A 在 60 s (标准负载) |
| 264 A 在 60 s (重载) | |
| 电网相数 | 3 相 |
| 离散量输出数量 | 0 |
| 输出型式 | 继电器输出 R1A, R1B, R1C 250 V AC 3000 mA |
| 继电器输出 R1A, R1B, R1C 30 V 直流 3000 mA | |
| 继电器输出 R2A, R2C 250 V AC 5000 mA | |
| 继电器输出 R2A, R2C 30 V 直流 5000 mA | |
| 继电器输出 R3A, R3C 250 V AC 5000 mA | |
| 继电器输出 R3A, R3C 30 V 直流 5000 mA | |
| 输出电压 | <= 电源电压 |
| 容许的临时增强电流 | 1.1 x In 在 60 s (标准负载) |
| 1.5 x In 在 60 s (重载) | |
| 电机滑差补偿 | 不适用永磁同步电机规律 |
| 自动 无论负载情况 | |
| 可调 | |
| 可以抑制 | |
| 加速和减速倾斜 | 线性可单调 从0.01...9999S |
| 物理接口 | 以太网 |
| 2线制RS485 | |
| 制动至停止 | 采用直流注入 |
| 保护类型 | 热保护: 马达 |
| 安全转矩关断: 马达 | |
| 电机断相: 马达 | |
| 热保护: 驱动 | |
| 安全转矩关断: 驱动 | |
| 过热: 驱动 | |
| 输出相线和接地之间的过流: 驱动 | |
| 输出电压过载: 驱动 | |
| 短路保护: 驱动 | |
| 电机断相: 驱动 | |
| 直流总线过压: 驱动 | |
| 线路电源过压: 驱动 | |
| 总线供电欠压: 驱动 | |
| 总线供电失相: 驱动 | |
| 超速: 驱动 | |
| 控制电路上制动: 驱动 | |
| 传输速率 | 10, 100 Mbits |
| 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps | |
| 频率分辨率 | 显示单元: 0.1 Hz |
| 模拟量输入: 0.012/50 Hz | |
| 传输帧 | RTU |
| 电气连接 | 控制: 可拆卸螺钉端子 0.5...1.5 mm² AWG 20...AWG 16 |
| 线路侧: 螺钉终端 2 x 70...3 x 120 mm² 2 x AWG 2/0...2 x 300 kcmil | |
| 马达: 螺钉终端 2 x 70...3 x 120 mm² 2 x AWG 2/0...2 x 300 kcmil | |
| 端口类型 | RJ45 (在远程图形终端) 适用 Ethernet/Modbus TCP |
| RJ45 (在远程图形终端) 适用 Modbus 串行 | |
| 数据格式 | 8比特，可配置为偶数，奇数或无奇偶 |
| 极化方式 | 无阻抗 |
| 交换模式 | 半双工, 全双工, 自动协商 Ethernet/Modbus TCP |
| 地址数 | 1…247 适用 Modbus 串行 |
| 访问方法 | 从（站） 以太网Modbus |
| 电源 | 用于逻辑输入的外部电源: 24 V 直流 (19…30 V), <1.25 mA, 保护类型: 过载和短路保护 |
| 内部电源 用于参考电位计 (1 至 10 kOhm): 10.5 V 直流 +/- 5 %, <10 mA, 保护类型: 过载和短路保护 | |
| 用于逻辑输入的内部电源和STO功能: 24 V 直流 (21…27 V), <200 mA, 保护类型: 过载和短路保护 | |
| 本地信号指示 | 3 LED for 本地诊断: |
| 3 LED (双色) for 集成通讯状态: | |
| 4 颗LED指示灯 (双色) for 通讯模块状态: | |
| 1 个LED (红色) for 电压状态: | |
| 宽度 | 320 mm |
| 高度 | 852 mm |
| 深度 | 390 mm |
| 净重 | 84 kg |
| 模拟量输入数量 | 3 |
| 模拟量输入类型 | AI1, AI2, AI3 软件-可配置电压: 0...10 V 直流, 阻抗: 31.5 kOhm, 分辨率 12 bits |
| AI1, AI2, AI3 软件-可配置电流: 0...20 mA, 阻抗: 250 Ω, 分辨率 12 bits | |
| AI2 电压模拟输入: - 10...10 V 直流, 阻抗: 31.5 kOhm, 分辨率 12 bits | |
| 离散量输入数量 | 8 |
| 数字量输入类型 | DI7, DI8 可编程为脉冲输入: 0…30 kHz, 24 V 直流 (<= 30 V) |
| 输入兼容 | DI1...DI6: 离散量输入 1 级 PLC 符合 EN/IEC 61131-2 |
| DI5, DI6: 离散量输入 1 级 PLC 符合 IEC 65A-68 | |
| STOA, STOB: 离散量输入 1 级 PLC 符合 EN/IEC 61131-2 | |
| 离散量输入逻辑 | 正逻辑(源) (DI1...DI8), < 5 V (状态 0), > 11 V (状态 1) |
| 负逻辑 (漏) (DI1...DI8), > 16 V (状态 0), < 10 V (状态 1) | |
| 模拟量输出数量 | 2 |
| 模拟量输出 型号 | 软件-可配置电压 AQ1, AQ2: 0...10 V 直流 阻抗 470 Ω, 分辨率 10 bits |
| 软件-可配置电流 AQ1, AQ2: 0...20 mA, 分辨率 10 bits | |
| 软件-可配置电流 DQ-, DQ+: 30 V 直流 | |
| 软件-可配置电流 DQ-, DQ+: 100 mA | |
| 采样期间 | 2 ms +/- 0.5 ms (DI1...DI4) - 离散量输入 |
| 5 ms +/- 1 ms (DI5, DI6) - 离散量输入 | |
| 5 ms +/- 0.1 ms (AI1, AI2, AI3) - 模拟量输入 | |
| 10 ms +/- 1 ms (AO1) - 模拟量输出 | |
| 精度 | +/- 0.6 % AI1, AI2, AI3 用于60 °C的温度变动 模拟量输入 |
| +/- 1 % AO1, AO2 用于60 °C的温度变动 模拟量输出 | |
| 线性度误差 | AI1, AI2, AI3: 最大值 +/- 0.15 % 适用 模拟量输入 |
| AO1, AO2: +/- 0.2 % 适用 模拟量输出 | |
| 继电器输出数量 | 3 |
| 继电器输出类型 | 可配置的继电器逻辑 R1: 故障继电器 NO/NC 电气寿命 100000 次 |
| 可配置的继电器逻辑 R2: 序列继电器 NO 电气寿命 100000 次 | |
| 可配置的继电器逻辑 R3: 序列继电器 NO 电气寿命 100000 次 | |
| 更新时间 | 继电器输出 (R1, R2, R3): 5 ms (+/- 0.5 ms) |
| 最小开关电流 [Imin] | 继电器输出 R1, R2, R3: 5 mA 在…上 24 V 直流 |
| 最大开关电流 | 继电器输出 R1, R2, R3 在…上 阻性（负载） 量, cos phi = 1: 3 A 在…上 250 V AC |
| 继电器输出 R1, R2, R3 在…上 阻性（负载） 量, cos phi = 1: 3 A 在…上 30 V 直流 | |
| 继电器输出 R1, R2, R3 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC | |
| 继电器输出 R1, R2, R3 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流 | |
| 隔离 | 电源与控制端子之间 |
| Maximum output frequency | 500 kHz |
| 最大输入电流 | 189.0 A |
| Variable speed drive application selection | 建筑-HVAC 离心式压缩机 |
| 食品和饮料加工 其他应用设备 | |
| 开采矿产和金属 风机 | |
| 开采矿产和金属 泵 | |
| 石油和天然气 风机 | |
| 水和废水 其他应用设备 | |
| 建筑-HVAC 螺杆式压缩机 | |
| 食品和饮料加工 泵 | |
| 食品和饮料加工 风机 | |
| 食品和饮料加工 自动化 | |
| 石油和天然气 电潜泵(ESP) | |
| 石油和天然气 水喷射泵 | |
| 石油和天然气 高效能燃油泵 | |
| 石油和天然气 提炼用压缩器 | |
| 水和废水 离心泵 | |
| 水和废水 容积泵 | |
| 水和废水 电潜泵(ESP) | |
| 水和废水 螺杆泵 | |
| 水和废水 螺杆压缩机 | |
| 水和废水 螺杆式压缩机 | |
| 水和废水 离心式压缩机 | |
| 水和废水 风机 | |
| 水和废水 输送机 | |
| 水和废水 混合器 | |
| Motor power range AC-3 | 55…100 kW 在…上 200…240 V 3 相 |
| 每套数量 | 1 |
| 箱体安装方式 | 壁挂式安装 |
| 环境 | |
| 绝缘电阻 | > 1 MOhm 接地 1 分钟 500 V 直流 |
| 噪音等级 | 69.9 dB 符合 86/188/EEC |
| 冷却空气容量 | 600 m3/h |
| 操作位置 | 垂直方向 +/- 10° |
| Maximum THDI | <48 % 全负荷 符合 IEC 61000-3-12 |
| 电磁兼容性 | 静电放电抗干扰 级别 3 符合 IEC 61000-4-2 |
| 射频电磁场辐射抗扰度试验 级别 3 符合 IEC 61000-4-3 | |
| 抗快速瞬变 级别 4 符合 IEC 61000-4-4 | |
| 1.2/50和8/20 µs复合波（测试） 级别 3 符合 IEC 61000-4-5 | |
| 抗射频场引起的传导波动 级别 3 符合 IEC 61000-4-6 | |
| 污染等级 | 2 符合 EN/IEC 61800-5-1 |
| 抗振动 | 波峰至波峰 1.5 mm (f= 2…13 Hz) 符合 IEC 60068-2-6 |
| 1 gn (f= 13…200 Hz) 符合 IEC 60068-2-6 | |
| 抗冲击 | 15 gn 适用 11 ms 符合 IEC 60068-2-27 |
| 相对湿度 | 5…95 % 无凝结 符合 IEC 60068-2-3 |
| 环境温度 | -15…50 °C (无) |
| 50…60 °C (有) | |
| 贮存环境温度 | -40…70 °C |
| 工作海拔 | <= 1000 m 无 |
| 1000...4800 m 电流降额 1%/100m | |
| 产品认证 | UL |
| ATEX INERIS | |
| TÜV | |
| DNV-GL | |
| CSA | |
| ATEX zone 2/22 | |
| 标识 | CE |
| 符合标准 | UL 508C |
| EN/IEC 61800-3 | |
| EN/IEC 61800-3 环境 1 级别 C2 | |
| EN/IEC 61800-3 环境 2 级别 C3 | |
| EN/IEC 61800-5-1 | |
| IEC 61000-3-12 | |
| IEC 60721-3 | |
| IEC 61508 | |
| IEC 13849-1 | |
| 过电压类别 | III |
| 调节回路 | 可调的PID调节器 |
| 噪音级别 | 69.9 dB |
| 污染等级 | 2 |

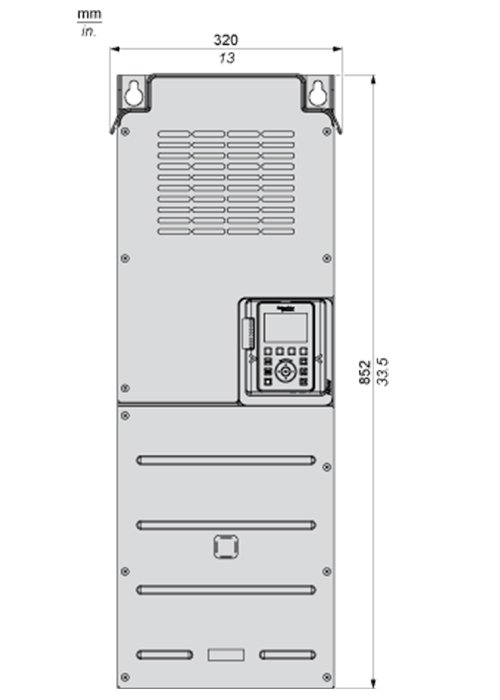

尺寸图：

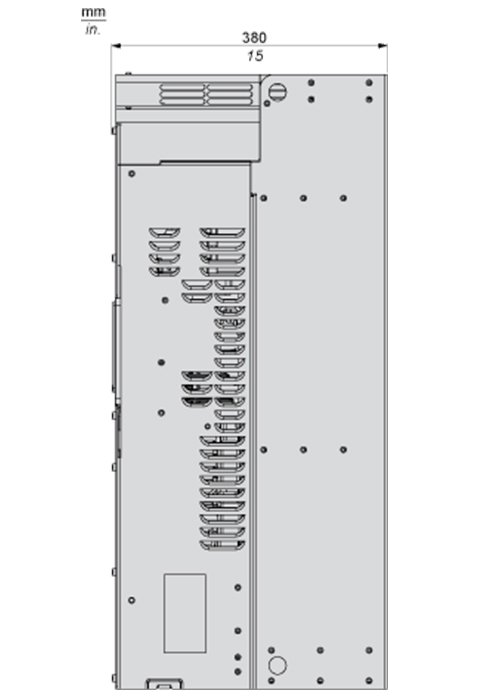

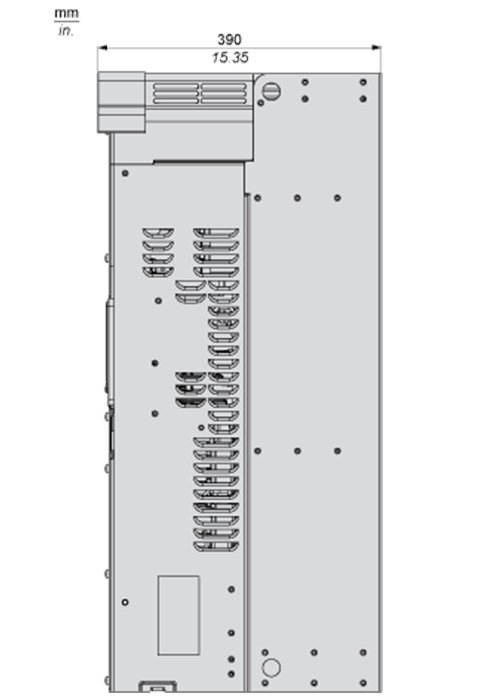

带 IP21 顶盖的驱动器右侧视图和正面视图：

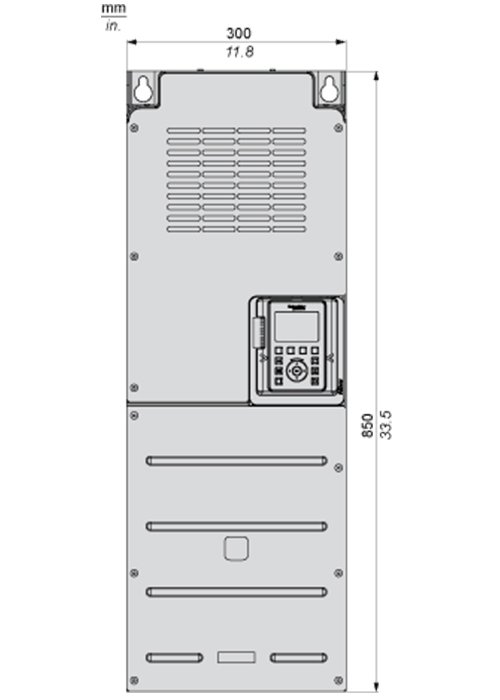

无 IP21 顶盖的驱动器右侧视图和正面视图：

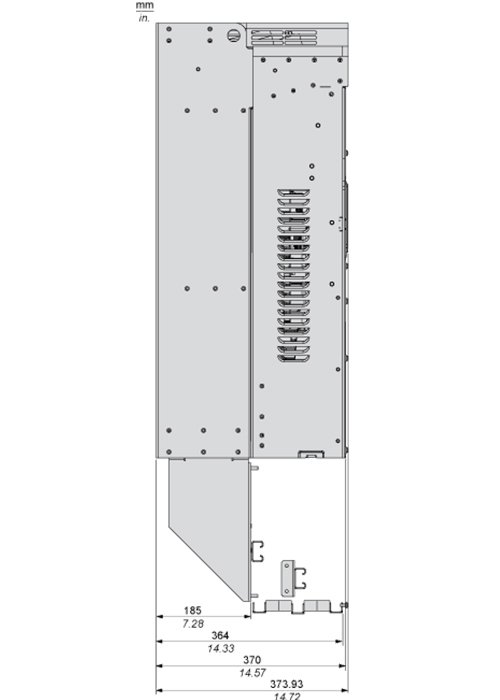

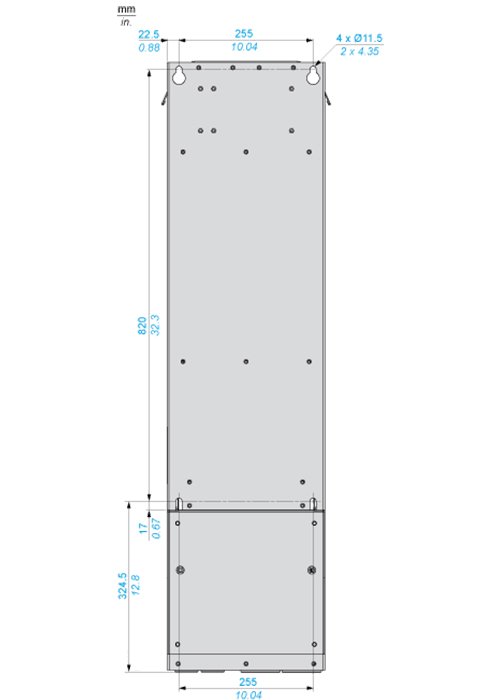

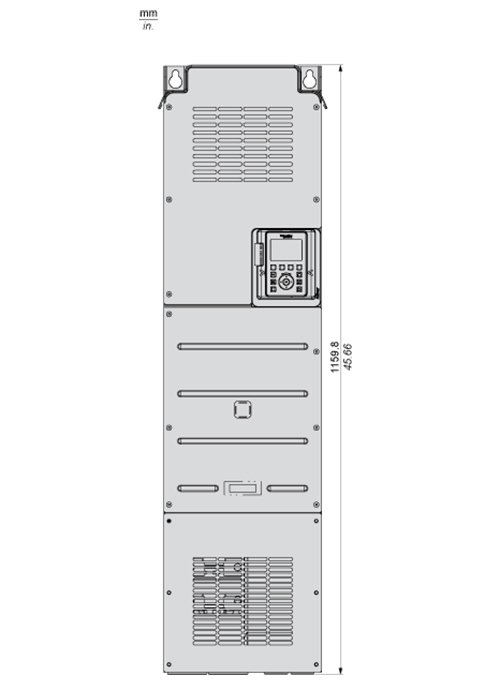

配备有下导管分线盒的驱动器背面、正面和左侧视图：

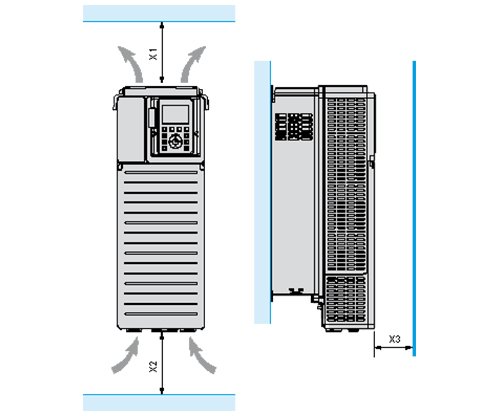

安装和间隙：
间隙：
| X1 | X2 | X3 |
| ≥ 250 mm (10 in.) | ≥ 250 mm (10 in.) | ≥ 100 mm (3.94 in.) |
安装类型：

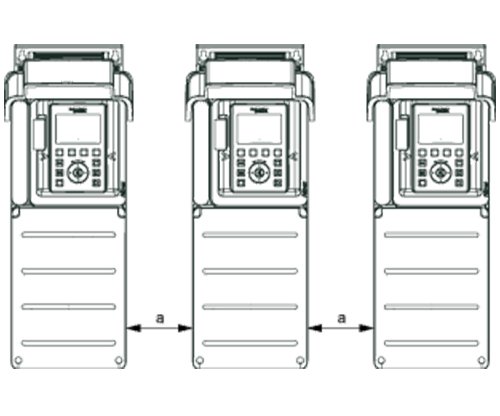

安装类型 A：独立安装 IP21
a ≥ = 110 mm (4.33 in.)

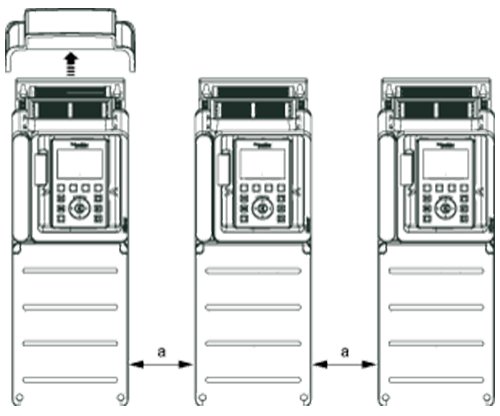

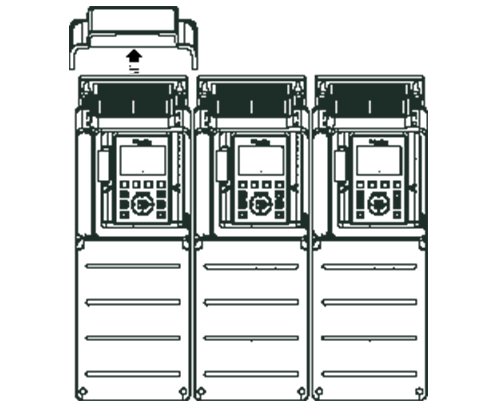

安装类型 B：并排安装 IP20，仅适用于环境温度低于 40 °C (104 °F) 的情况
安装类型 C：单独安装 IP20
a ≥ = 110 mm (4.33 in.)
接线：

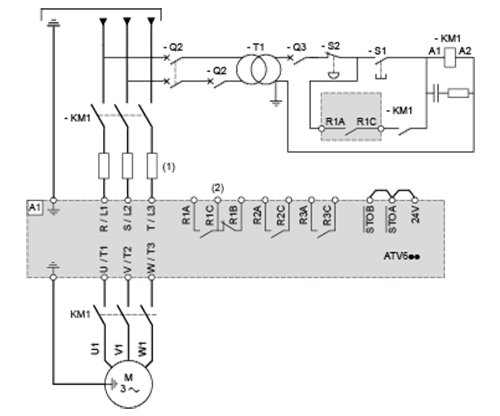

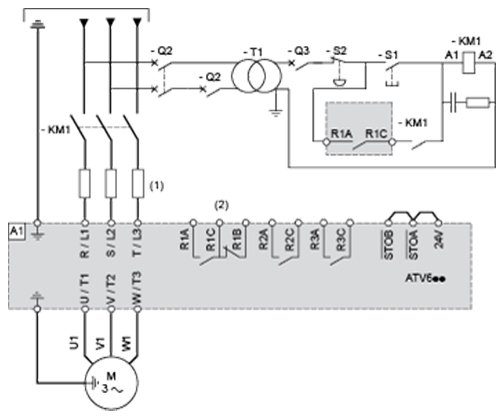

通过线路接触器实现上游断路的三相电源，符合 EN 954-1 类别 1 和 IEC/EN 61508 容量 SIL1 标准、依照 IEC/EN 60204-1 标准的停机类别 0 的接线图
(1)线路电抗器（已使用的情况下）
(2)一旦检测到错误，便将继电器 R1 设置为 Fault 运行状态，以关闭产品。
A1：驱动器
KM1：线路接触器
Q2、Q3：断路器
S1/S2：按钮
T1：控制件用变压器
通过线路接触器实现下游断路的三相电源，符合 EN 954-1 类别 1 和 IEC/EN 61508 容量 SIL1 标准、依照 IEC/EN 60204-1 标准的停机类别 0 的接线图
(1)线路电抗器（已使用的情况下）
(2)一旦检测到错误，便将继电器 R1 设置为 Fault 运行状态，以关闭产品。
A1：驱动器
KM1：接触器

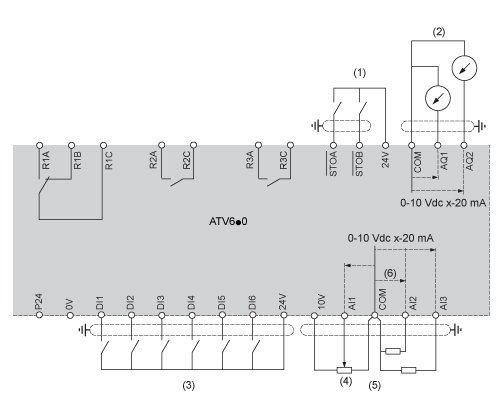

控制块接线图
(1)Safe Torque Off
(2)模拟量输出
(3)数字量输入
(4)参考电位计
(5)模拟量输入
R1A、R1B、R1C：故障继电器
R2A、R2C：顺序继电器
R3A、R3C：顺序继电器

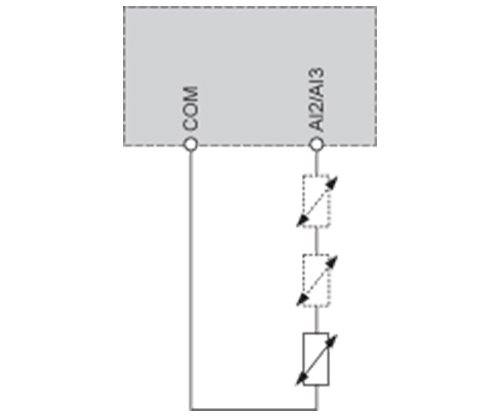

传感器连接，可在端子 AI2 或 AI3 上连接 1 个或 3 个传感器。

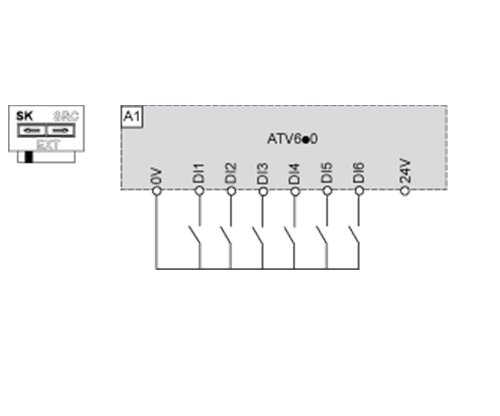

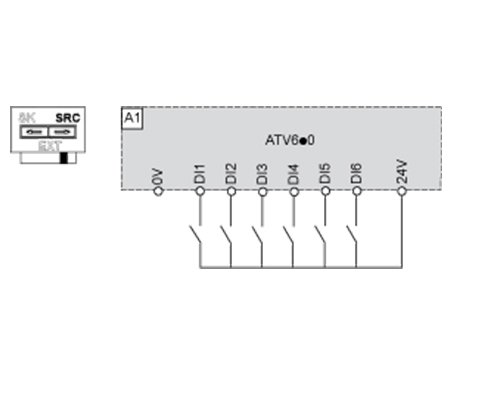

漏型/源型开关配置
开关用于按照可编程控制器输出的技术调整逻辑输入的运行。
如果使用带 PNP 晶体管的 PLC 输出，应将开关设置为“源型”(工厂设置)。
如果使用带 PNP 晶体管的 PLC 输出，应将开关设置为“外部”。

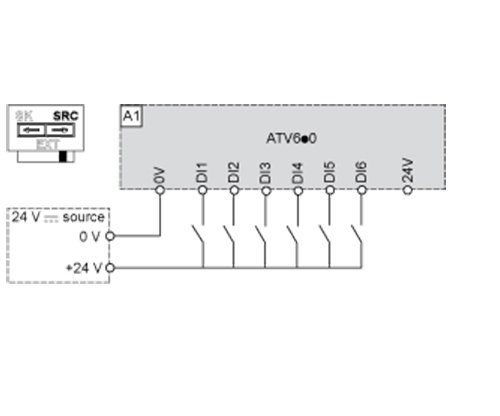

切换设置为 SRC（源型）位置，将使用输入电源给逻辑输入供电
切换设置为 SRC（源型）位置，将使用外部电源给逻辑输入供电
切换设置为 SK（漏型）位置，将使用输出电源给逻辑输入供电

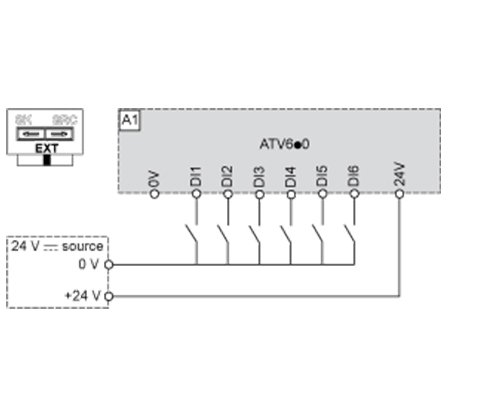

切换设置为 EXT（外部）位置，将使用外部电源给逻辑输入供电

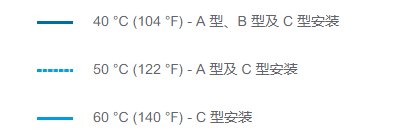

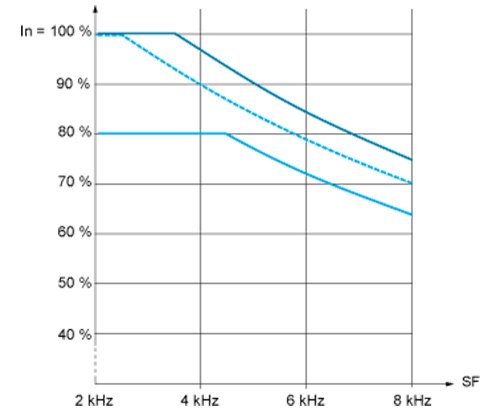

性能曲线：
In：标称驱动电流
SF：开关频率
