变频器 ATV12 - 0.37kW - 0.55hp - 200..240V - 1ph - 带散热片
产品概述:
Altivar 12变频器具有易于安装 (基于即插即用原理)、结构紧凑、集成多种功能的特点以及可选的基座版本使其特别适合于简单工业机械或一些民用设备。
产品特性:
● ATV12提高了可靠性和操作简单性,为您的应用节省了更多时间
● 适用于紧凑型机器的内置EMC的小体积变频器
● 编程和菜单更加直观、用户友好
● 即使在包装中断电的情况下也能完全安全地配置
● 能承受严苛环境的设计
● 这些组件的质量能够保障10年
产品详情
主要信息 | |
产品系列 | Altivar 12 |
产品类型 | 变频器 |
应用领域 | 简易机械 |
安装类型 | 柜装 |
通讯端口协议 | 串口Modbus |
供电频率 | 50/60 Hz +/- 5 % |
额定电源电压 [Us] | 200...240 V - 15...10 % |
额定输出电流 | 2.4 A |
电机功率 | 0.55 hp |
电动机功率 (kW) | 0.37 kW |
电机功率 | 0.55 hp |
EMC 滤波器 | 集成的 |
IP防护等级 | IP20 |
补充信息 | |
离散量输入数量 | 4 |
离散量输出数量 | 2 |
模拟量输入数量 | 1 |
模拟量输出数量 | 1 |
继电器输出数量 | 1 |
物理接口 | 2线制RS485 |
连接器类型 | 1 RJ45 |
连续输出电流 | 2.4 A 在…上 4 kHz |
访问方法 | 服务器 Modbus 串行 |
变频器输出频率 | 0.5…400 Hz |
速度范围 | 1…20 |
采样期间 | 20 ms, 公差 +/- 1 ms 适用 逻辑输入 |
10 ms 适用 模拟量输入 | |
线性度误差 | ‘+/- 0.3 % 最大值 适用 模拟量输入 |
频率分辨率 | 模拟量输入: A/D 转换器, 10 位 |
显示单元: 0.1 Hz | |
时间常量 | 20 ms +/- 1 ms 用于型号更改 |
传输速率 | 9.6 kbit/s |
19.2 kbit/s | |
38.4 kbit/s | |
传输帧 | RTU |
地址数 | 1…247 |
数据格式 | 8比特,可配置为偶数,奇数或无奇偶 |
通讯服务 | 读保持寄存器 (03) 29字 |
写单寄存器(06) 29字 | |
写多寄存器 (16) 27字 | |
读/写多个寄存器 (23) 4/4字 | |
读设备标识 (43) | |
极化方式 | 无阻抗 |
4 quadrant operation possible | FALSE |
异步电机控制配置文件 | 无传感器的通量矢量控制 |
压频比(V/f) | |
二次电压/频率比 | |
Maximum output frequency | 4 kHz |
瞬时过转矩 | 150…170 % 额定电机转矩取决于驱动器的额定值和电机类型 |
加速和减速倾斜 | 从 0 至 999.9 s 线性 |
S | |
U | |
电机滑差补偿 | 可调 |
出厂预置 | |
开关频率 | 2...16 kHz 可调 |
4...16 kHz 有 | |
额定开关频率 | 4 kHz |
制动至停止 | 采用直流注入 |
Brake chopper integrated | FALSE |
线路电流 | 5.9 A 在…上 100 V (重载) |
4.9 A 在…上 120 V (重载) | |
最大输入电流 | 4.9 A |
Maximum output voltage | 240 V |
视在功率 | 1.2 kVA 在…上 240 V (重载) |
最大瞬变电流 | 3.6 A 在 60 s (重载) |
4.0 A 在 2 s (重载) | |
电网频率 | 50...60 Hz |
Relative symmetric network frequency tolerance | 5% |
预期线路Isc | 1 kA |
Base load current at high overload | 2.4 A |
功耗W | 自然冷却: 27.0 W |
With safety function Safely Limited Speed (SLS) | FALSE |
With safety function Safe brake management (SBC/SBT) | FALSE |
With safety function Safe Operating Stop (SOS) | FALSE |
With safety function Safe Position (SP) | FALSE |
With safety function Safe programmable logic | FALSE |
With safety function Safe Speed Monitor (SSM) | FALSE |
With safety function Safe Stop 1 (SS1) | FALSE |
With sft fct Safe Stop 2 (SS2) | FALSE |
With safety function Safe torque off (STO) | FALSE |
With safety function Safely Limited Position (SLP) | FALSE |
With safety function Safe Direction (SDI) | FALSE |
保护类型 | 线路电源过压 |
总线供电欠压 | |
输出相线和接地之间的过流 | |
过热保护 | |
电机各相线之间短路 | |
防止三相输入相损失 | |
电机热保护通过驱动连续计算I²T | |
紧固力矩 | 0.8 N.m |
隔离 | 电源与控制之间的电路 |
每套数量 | "一套 1 只" |
宽度 | 72 mm |
高度 | 143 mm |
深度 | 121.2 mm |
净重 | 0.7 kg |
环境 | |
工作海拔 | > 1000, < 2000 电流降额 1%/100m |
<= 1000 m 无 | |
操作位置 | 垂直方向 +/- 10° |
产品认证 | NOM |
CSA | |
C-Tick | |
UL | |
GOST | |
RCM | |
KC | |
标识 | CE |
符合标准 | UL 508C |
UL 618000-5-1 | |
EN/IEC 61800-5-1 | |
EN/IEC 61800-3 | |
组装方式 | 带散热片 |
电磁兼容性 | 抗快速瞬变 级别 4 符合 EN/IEC 61000-4-4 |
静电放电抗干扰 级别 3 符合 EN/IEC 61000-4-2 | |
免于传导干扰 级别 3 符合 EN/IEC 61000-4-6 | |
射频电磁场辐射抗扰度试验 级别 3 符合 EN/IEC 61000-4-3 | |
浪涌放电抗干扰 级别 3 符合 EN/IEC 61000-4-5 | |
电压下降与断路抑制测试 符合 EN/IEC 61000-4-11 | |
Environmental class (during operation) | Class 3C3 according to IEC 60721-3-3 |
Class 3S2 according to IEC 60721-3-3 | |
Maximum acceleration under shock impact (during operation) | 150 m/s² at 11 ms |
Maximum acceleration under vibrational stress (during operation) | 10 m/s² at 13...200 Hz |
Maximum deflection under vibratory load (during operation) | 1.5 mm at 2...13 Hz |
过电压类别 | Class III |
调节回路 | 可调的PID调节器 |
电磁辐射 | 辐射发射 环境1分类C2 符合 EN/IEC 61800-3 2...16 kHz 屏蔽电缆 |
传导发射 未集成的EMC滤波器 环境1类C1 符合 EN/IEC 61800-3 2, 4, 8, 12 和 16 kHz 屏蔽电缆 <5 m | |
传导发射 未集成的EMC滤波器 环境1分类C2 符合 EN/IEC 61800-3 2...12 kHz 屏蔽电缆 <5 m | |
传导发射 未集成的EMC滤波器 环境1分类C2 符合 EN/IEC 61800-3 2, 4 和 16 kHz 屏蔽电缆 <10 m | |
传导发射 附加的EMC滤波器 环境1类C1 符合 EN/IEC 61800-3 4...12 kHz 屏蔽电缆 <20 m | |
传导发射 附加的EMC滤波器 环境1分类C2 符合 EN/IEC 61800-3 4...12 kHz 屏蔽电缆 <50 m | |
传导发射 附加的EMC滤波器 环境2分类C3 符合 EN/IEC 61800-3 4...12 kHz 屏蔽电缆 <50 m | |
抗振动 | 1 gn (f = 13…200 Hz) 符合 EN/IEC 60068-2-6 |
波峰至波峰 1.5 mm (f = 3…13 Hz) - 驱动器未装在DIN对称导轨上 - 符合 EN/IEC 60068-2-6 | |
抗冲击 | 15 gn 适用 11 ms 符合 EN/IEC 60068-2-27 |
相对湿度 | 5…95 % 无凝结 符合 IEC 60068-2-3 |
5…95 % 无滴水 符合 IEC 60068-2-3 | |
噪音级别 | 0 dB |
污染等级 | 2 |
Ambient air transport temperature | -25…70 °C |
环境温度 | -10…40 °C 无 |
40…60 °C 电流降额 2.2 %/ °C | |
贮存环境温度 | -25…70 °C |

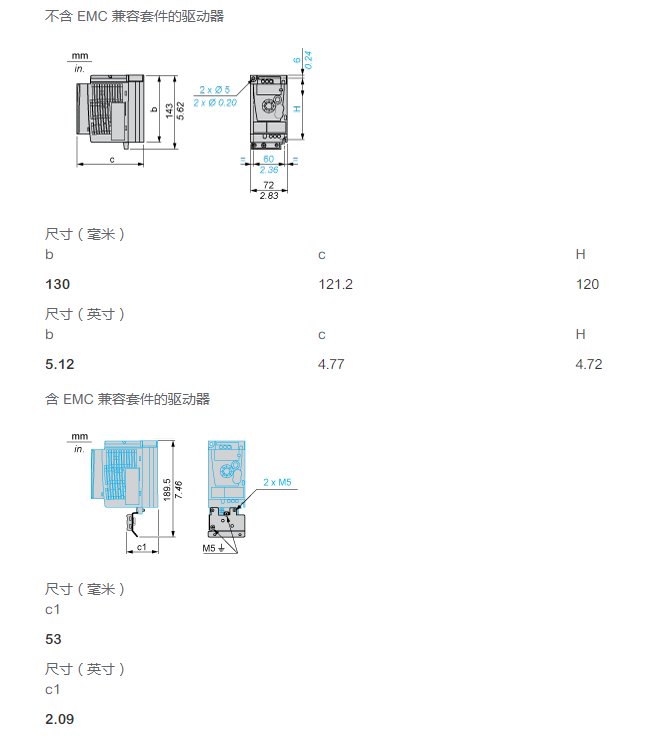

尺寸图:

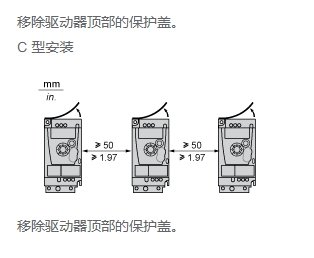

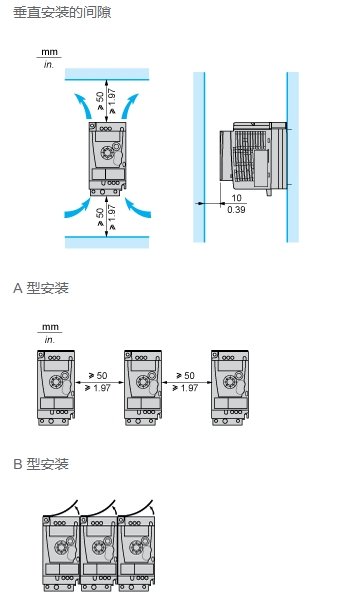

安装和间隙:

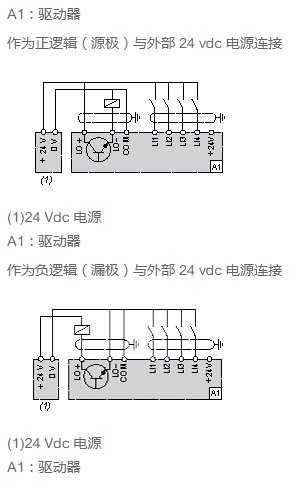

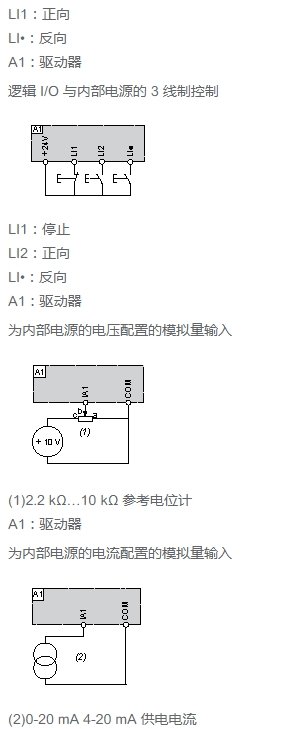

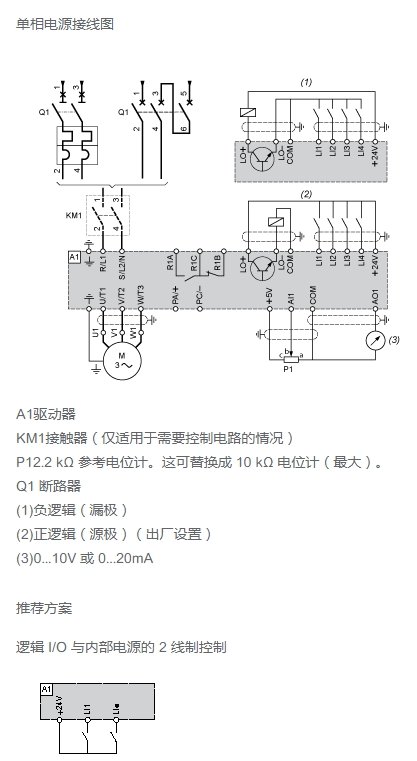

接线:

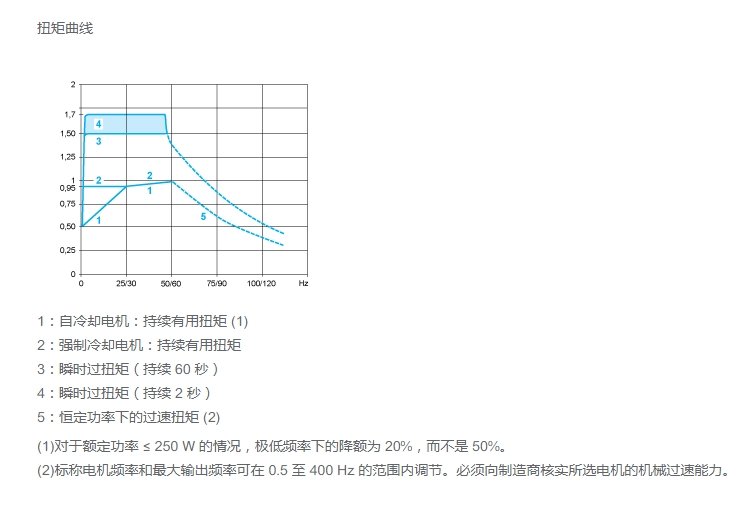

性能曲线:
