ATV310变频器- 0.37kw -0.5hp - 380…460 V 三相
产品概述:
Altivar 310变频器 是一款成熟可靠、简单易用、高性价比的矢量型变频器。功率范围0.37~30kW,常载/重载兼容,重载应用时可实现55℃不降容
产品特性:
● 功率范围:
重载:0.37~22kW
常载:0.37~30kW
● 电压范围:
380V(-15%)~460V(10%),三相
● 过电流能力:
重载:150% 60s
常载:110% 60s
● 运行温度:
重载:-10℃~55℃额定运行,无需降容;最高可运行于60℃
常载:-10℃~50℃额定运行,无需降容;最高可运行于60℃
● 涂层:
符合IEC60721-3-3标准的3C3,3S2
● 通讯:
Modbus
● 开关频率:
2~12kHz, 出厂默认4kHz
● 认证:
CE(欧盟)
EAC(俄罗斯)
产品详情
主要信息 | |
产品系列 | Easy Altivar 310 |
产品类型 | 变频器 |
应用领域 | 简易机械 |
组装方式 | 带散热片 |
产品短名 | ATV310 |
电网相数 | 三相 |
额定电源电压 [Us] | 380...460 V - 15...10 % |
电动机功率 (kW) | 0.37 kW |
电机功率 | 0.5 hp |
补充信息 | |
产品应用场景 | 异步电机 |
每套数量 | "一套 1 只" |
EMC 滤波器 | 无EMC 滤波器 |
供电频率 | 50/60 Hz +/- 5 % |
通讯端口协议 | 串口Modbus |
端口类型 | RJ45 (前面板) 适用 串口Modbus |
物理接口 | 2线制RS485 适用 串口Modbus |
传输帧 | RTU 适用 串口Modbus |
传输率 | 4800 bit/s |
9600 bit/s | |
19200 bit/s | |
38400 bit/s | |
地址数 | 1…247 适用 串口Modbus |
通讯服务 | 读保持寄存器 (03) 29字 |
写单寄存器(06) 29字 | |
写多寄存器 (16) 27字 | |
读/写多个寄存器 (23) 4/4字 | |
读设备标识 (43) | |
线路电流 | 1.8 A |
视在功率 | 1.4 kVA |
预期线路Isc | 5 kA |
连续输出电流 | 1.5 A 在…上 4 kHz |
最大瞬变电流 | 2.3 A 适用 60 s |
功耗W | 19.63 W 在In |
变频器输出频率 | 0.5…400 Hz |
额定开关频率 | 4 kHz |
开关频率 | 2...12 kHz 可调 |
速度范围 | 1…20 |
瞬时过转矩 | 170…200 % 额定电机转矩取决于驱动器的额定值和电机类型 |
制动力矩 | 高达150%的额定电动机的扭矩 带有高惯量制动电阻器 |
达到70%的电机转矩 不带制动电阻器 | |
异步电机控制配置文件 | 无传感器的通量矢量控制 |
无传感器的通量矢量控制 | |
二次电压/频率比 | |
电机滑差补偿 | 出厂预置 |
出厂预置 | |
输出电压 | 380...460 V 三相 |
电气连接 | 端子, 夹紧力: 1.5...2.5 mm² (L1, L2, L3, PA/+, PB, U, V, W) |
紧固力矩 | 0.8…1 N.m |
隔离 | 电源与控制之间的电路 |
电源 | 内部电源 用于参考电位计: 5 V (4.75…5.25 V)直流, <10 mA 和 过载和短路保护 |
内部电源 用于逻辑输入: 24 V (20.4…28.8 V)直流, <100 mA 和 过载和短路保护 | |
模拟量输入数量 | 1 |
模拟量输入类型 | 可配置电流 AI1 0...20 mA 250 Ω |
可配置的电压 AI1 0...10 V 30 kOhm | |
可配置的电压 AI1 0...5 V 30 kOhm | |
离散量输入数量 | 4 |
数字量输入类型 | 可编程 LI1...LI4 24 V 18...30 V |
离散量输入逻辑 | 负逻辑 (漏), > 16 V (状态 0), < 10 V (状态 1), 输入阻抗 3.5 kOhm |
正逻辑(源), 0...< 5 V (状态 0), > 11 V (状态 1) | |
采样期间 | 10 ms 适用 模拟量输入 |
20 ms, 公差 +/- 1 ms 适用 逻辑输入 | |
线性度误差 | ‘+/- 0.3 % 最大值 适用 模拟量输入 |
模拟量输出数量 | 1 |
模拟量输出 型号 | AO1 软件-可配置电压: 0...10 V, 阻抗: 470 Ω, 分辨率 8 位 |
AO1 软件-可配置电流: 0...20 mA, 阻抗: 800 Ω, 分辨率 8 位 | |
离散量输出数量 | 2 |
输出型式 | 逻辑输出 LO+, LO- |
继电器输出保护 R1A, R1B, R1C 1 C/O | |
最小开关电流 [Imin] | 5 mA 在…上 24 V 直流 适用 逻辑继电器 |
最大开关电流 | 2 A 在…上 250 V AC 在…上 感性负载 量 cos phi = 0.4 L/R = 7 ms 适用 逻辑继电器 |
2 A 在…上 30 V 直流 在…上 感性负载 量 cos phi = 0.4 L/R = 7 ms 适用 逻辑继电器 | |
3 A 在…上 250 V AC 在…上 阻性(负载) 量 cos phi = 1 L/R = 0 ms 适用 逻辑继电器 | |
4 A 在…上 30 V 直流 在…上 阻性(负载) 量 cos phi = 1 L/R = 0 ms 适用 逻辑继电器 | |
加速和减速倾斜 | 线性范围为0 - 999.9S |
线性范围为0 - 999.9S | |
U | |
制动至停止 | 采用直流注入, <30 s |
保护类型 | 线路电源过压 |
总线供电欠压 | |
输出相线和接地之间的过流 | |
过热保护 | |
电机各相线之间短路 | |
防止三相输入相损失 | |
电机热保护通过驱动连续计算I²T | |
频率分辨率 | 模拟量输入: A/D 转换器, 10 位 |
显示单元: 0.1 Hz | |
时间常量 | 20 ms +/- 1 ms 用于型号更改 |
操作位置 | 垂直方向 +/- 10° |
高度 | 143 mm |
宽度 | 72 mm |
深度 | 130 mm |
净重 | 0.8 kg |
环境 | |
电磁兼容性 | 抗快速瞬变 - 测试等级: 级别 4 符合 EN/IEC 61000-4-4 |
静电放电抗干扰 - 测试等级: 级别 3 符合 EN/IEC 61000-4-2 | |
免于传导干扰 - 测试等级: 级别 3 符合 EN/IEC 61000-4-6 | |
射频电磁场辐射抗扰度试验 - 测试等级: 级别 3 符合 EN/IEC 61000-4-3 | |
电压下降与断路抑制测试 符合 EN/IEC 61000-4-11 | |
浪涌放电抗干扰 - 测试等级: 级别 3 符合 EN/IEC 61000-4-5 | |
符合标准 | EN/IEC 61800-3 |
EN/IEC 61800-5-1 | |
IP 保护等级 | IP20 上部不带盲板 |
IP40 上边距 | |
污染等级 | 2 符合 EN/IEC 61800-5-1 |
环境特征 | 尘土污染抵抗 等级3C2 符合 EN/IEC 60721-3-3 |
化学污染抵抗 等级3C3 符合 EN/IEC 60721-3-3 | |
抗冲击 | 15 gn 适用 11 ms 符合 EN/IEC 60068-2-27 |
相对湿度 | 5…95 % 无凝结 符合 IEC 60068-2-3 |
5…95 % 无滴水 符合 IEC 60068-2-3 | |
贮存环境温度 | -25…70 °C |
环境温度 | -10…55 °C 无降容 |
55…60 °C 取下变频器顶部的保护盖 电流降额 2.2 %/ °C | |
工作海拔 | <= 1000 m 无 |

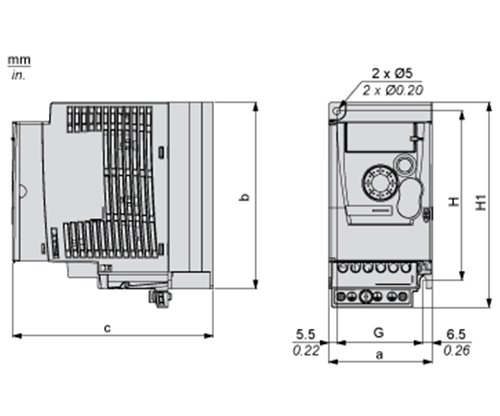

尺寸图:
尺寸 (mm) | |||||||
a | b | c | G | H | H1 | Ø | 螺钉 |
72 | 130 | 130 | 60 | 118 | 143 | 5 | M4 |
尺寸 (in.) | |||||||
a | b | c | G | H | H1 | Ø | 螺钉 |
2.83 | 5.12 | 5.12 | 2.36 | 4.65 | 5.63 | 0.2 | M4 |

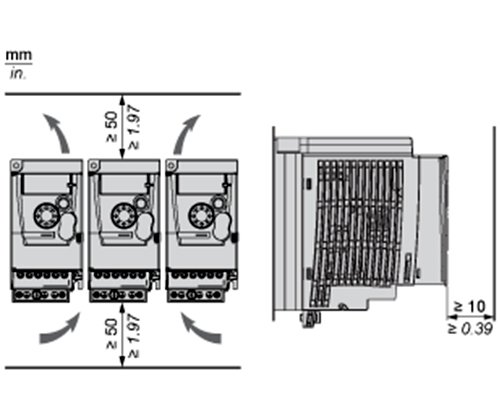

安装和间隙:
间距

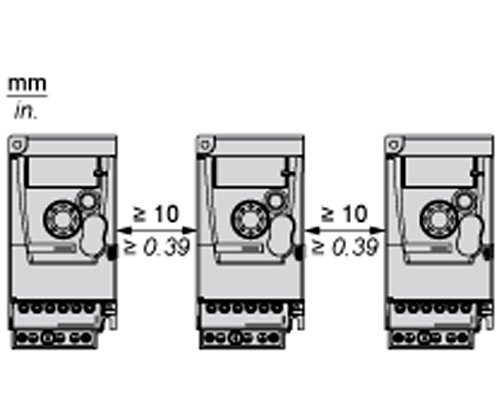

安装类型 A

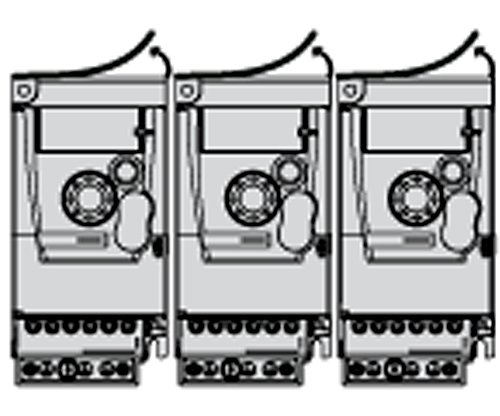

安装类型 B
拆除变频器顶部的保护盖。

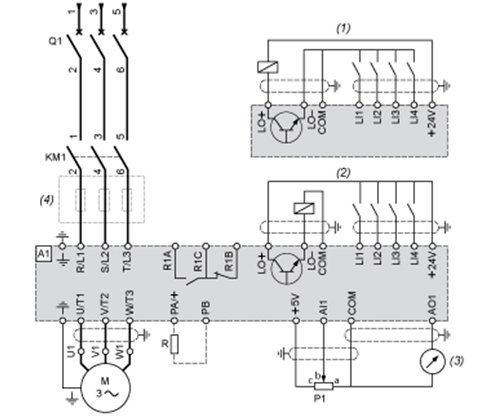

接线:
A1:变频器
KM1:接触器(仅限于需要控制电路的情况)
P1:2.2 kΩ 参考电位计。可更换为 10 kΩ 的电位计(最大)。
Q1:断路器
R:制动电阻器(选件)
(1)负逻辑(漏型)
(2)正逻辑(源型)(出厂设置)
(3)0...10 V 或 0...20 mA
(4)三相线路电抗器(选件)
