变频器 ATV320 - 0.75kW - 200…240V - 单项（紧凑型）
随着工业用户从其制造过程数字化中兴起的需求日益增长，OEM需要多功能的工业解决方案，这些解决方案可轻松集成到混合自动化系统中。
Altivar™ Machine ATV320代表着安全、可靠和简单。ATV320凭借我们强大的设计标准和全球认证，是一款能够帮助降低安装成本并提高机器性能的卓越解决方案。它还允许用户在安装和服务方面延长机器的生命周期。
● 书本型和紧凑型：经过精心设计，无论集成于电柜还是安装在机体，都能做到简易和经济高效。
● 高级连接：支持与许多最常见的以太网和基于串行的通讯网络(从EtherNet/IP到CANopen )集成。
● 稳健设计：IEC 60721-3-3 3C3类涂层印刷电路板可在恶劣环境(例如，在不需要额外冷却的环境温度高达60°C时)中拓展应用空间。
● 嵌入式安全：安全扭矩关闭和四个其他功能，用于完全安全监控。简化机器认证流程，确保符合机械指令2006/42/EC
产品详情
| 主要信息 | |
| 产品系列 | ATV320 |
| 产品类型 | 变频器 |
| 应用领域 | 复杂机器 |
| 变量 | 标准版本 |
| 驱动器格式 | 紧凑型 |
| 安装类型 | 壁挂式安装 |
| 通讯端口协议 | Modbus 串行 |
| CANopen | |
| 选项卡 | 通讯模块, CANopen |
| 通讯模块, EtherCAT | |
| 通讯模块, Profibus DP V1 | |
| 通讯模块, Profinet | |
| 通讯模块, 以太网Powerlink | |
| 通讯模块, Ethernet/IP | |
| 通讯模块, DeviceNet | |
| 额定电源电压 [Us] | 200...240 V - 15...10 % |
| 额定输出电流 | 4.8 A |
| 电动机功率 (kW) | 0.75 kW 适用 重载 |
| EMC 滤波器 | C2类EMC滤波器 |
| IP防护等级 | IP20 |
| 补充信息 | |
| 离散量输入数量 | 7 |
| 数字量输入类型 | STO 安全扭矩中断, 24 V 直流, 阻抗: 1.5 kOhm |
| DI1...DI6 逻辑输入, 24 V 直流 (30 V) | |
| DI5 可编程为脉冲输入: 0…30 kHz, 24 V 直流 (30 V) | |
| 离散量输入逻辑 | 正逻辑(源) |
| 负逻辑 (漏) | |
| 离散量输出数量 | 3 |
| 输出型式 | 开放式集电器 DQ+ 0…1 kHz 30 V 直流 100 mA |
| 开放式集电器 DQ- 0…1 kHz 30 V 直流 100 mA | |
| 模拟量输入数量 | 3 |
| 模拟量输入类型 | AI1 电压: 0...10 V 直流, 阻抗: 30 kOhm, 分辨率 10 位 |
| AI2 双极差分电压: +/- 10 V 直流, 阻抗: 30 kOhm, 分辨率 10 位 | |
| AI3 电流: 0...20 mA (或 4-20 mA, x-20 mA, 20-x mA 或其他配置模式), 阻抗: 250 Ω, 分辨率 10 位 | |
| 模拟量输出数量 | 1 |
| 模拟量输出 型号 | 软件-可配置电流 AQ1: 0...20 mA 阻抗 800 Ω, 分辨率 10 bits |
| 软件-可配置电压 AQ1: 0...10 V 直流 阻抗 470 Ω, 分辨率 10 bits | |
| 继电器输出类型 | 可配置的继电器逻辑 R1A 1 NO 电气寿命 100000 次 |
| 可配置的继电器逻辑 R1B 1NC 电气寿命 100000 次 | |
| 可配置的继电器逻辑 R1C | |
| 可配置的继电器逻辑 R2A 1 NO 电气寿命 100000 次 | |
| 可配置的继电器逻辑 R2C | |
| 最大开关电流 | 继电器输出 R1A, R1B, R1C 在…上 阻性（负载） 量, cos phi = 1: 3 A 在…上 250 V AC |
| 继电器输出 R1A, R1B, R1C 在…上 阻性（负载） 量, cos phi = 1: 3 A 在…上 30 V 直流 | |
| 继电器输出 R1A, R1B, R1C, R2A, R2C 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC | |
| 继电器输出 R1A, R1B, R1C, R2A, R2C 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流 | |
| 继电器输出 R2A, R2C 在…上 阻性（负载） 量, cos phi = 1: 5 A 在…上 250 V AC | |
| 继电器输出 R2A, R2C 在…上 阻性（负载） 量, cos phi = 1: 5 A 在…上 30 V 直流 | |
| 最小开关电流 [Imin] | 继电器输出 R1A, R1B, R1C, R2A, R2C: 5 mA 在…上 24 V 直流 |
| 访问方法 | 从（站） CANopen |
| 4 quadrant operation possible | TRUE |
| 异步电机控制配置文件 | 电压/频率比，5点 |
| 无传感器磁链矢量控制标准 | |
| 电压/频率比 | |
| 无传感器磁链适量控制-节能 | |
| 电压/频率比，2点 | |
| 同步电机控制配置模式 | 无传感器矢量控制 |
| 瞬时过转矩 | 170…200 % 标称电机转矩 |
| Maximum output frequency | 0.599 kHz |
| 加速和减速倾斜 | 线性 |
| U | |
| S | |
| CUS | |
| 斜坡切换 | |
| Acceleration/deceleration ramp adaptation | |
| Acceleration/deceleration automatic stop with DC injection | |
| 电机滑差补偿 | 自动 无论负载情况 |
| 可调0…300 % | |
| 不可用电压/频率比（2 或 5 点） | |
| 开关频率 | 2...16 kHz 可调 |
| 4...16 kHz 有 | |
| 额定开关频率 | 4 kHz |
| 制动至停止 | 采用直流注入 |
| Brake chopper integrated | TRUE |
| 线路电流 | 4 A 在…上 200 V (重载) |
| 8.4 A 在…上 240 V (重载) | |
| 最大输入电流 | 0.4166666666666667 A |
| Maximum output voltage | 240 V |
| 视在功率 | 2.0 kVA 在…上 240 V (重载) |
| 电网频率 | 50...60 Hz |
| Relative symmetric network frequency tolerance | 5% |
| 预期线路Isc | 1 kA |
| Base load current at high overload | 33.0 A |
| 功耗W | 自冷却: 45.0 W 在…上 200 V,开关频率 4 kHz |
| With safety function Safely Limited Speed (SLS) | TRUE |
| With safety function Safe brake management (SBC/SBT) | FALSE |
| With safety function Safe Operating Stop (SOS) | FALSE |
| With safety function Safe Position (SP) | FALSE |
| With safety function Safe programmable logic | FALSE |
| With safety function Safe Speed Monitor (SSM) | FALSE |
| With safety function Safe Stop 1 (SS1) | TRUE |
| With sft fct Safe Stop 2 (SS2) | FALSE |
| With safety function Safe torque off (STO) | TRUE |
| With safety function Safely Limited Position (SLP) | FALSE |
| With safety function Safe Direction (SDI) | FALSE |
| 保护类型 | 输入断相: 驱动 |
| 输出相线和接地之间的过流: 驱动 | |
| 过热保护: 驱动 | |
| 电机各相线之间短路: 驱动 | |
| 热保护: 驱动 | |
| 宽度 | 72.0 mm |
| 高度 | 143.0 mm |
| 深度 | 138.0 mm |
| 净重 | 1.1 kg |
| 环境 | |
| 操作位置 | 垂直方向 +/- 10° |
| 产品认证 | CE |
| ATEX | |
| NOM | |
| GOST | |
| EAC | |
| RCM | |
| KC | |
| 标识 | CE |
| ATEX | |
| UL | |
| CSA | |
| EAC | |
| RCM | |
| 符合标准 | EN/IEC 61800-5-1 |
| 电磁兼容性 | 静电放电抗干扰 级别 3 符合 IEC 61000-4-2 |
| 射频电磁场辐射抗扰度试验 级别 3 符合 IEC 61000-4-3 | |
| 抗快速瞬变 级别 4 符合 IEC 61000-4-4 | |
| 1.2/50和8/20 µs复合波（测试） 级别 3 符合 IEC 61000-4-5 | |
| 抗射频场引起的传导波动 级别 3 符合 IEC 61000-4-6 | |
| 电压下降与断路抑制测试 符合 IEC 61000-4-11 | |
| Environmental class (during operation) | Class 3C3 according to IEC 60721-3-3 |
| Class 3S2 according to IEC 60721-3-3 | |
| Maximum acceleration under shock impact (during operation) | 150 m/s² at 11 ms |
| Maximum acceleration under vibrational stress (during operation) | 10 m/s² at 13...200 Hz |
| Maximum deflection under vibratory load (during operation) | 1.5 mm at 2...13 Hz |
| Permitted relative humidity (during operation) | Class 3K5 according to EN 60721-3 |
| 过电压类别 | III |
| 调节回路 | 可调的PID调节器 |
| 速度精度 | +/- 10 % 标称滑距 0.2 Tn 至 Tn |
| 污染等级 | 2 |
| Ambient air transport temperature | -25…70 °C |
| 环境温度 | -10…50 °C 无 |
| 50…60 °C 有 | |
| 贮存环境温度 | -25…70 °C |

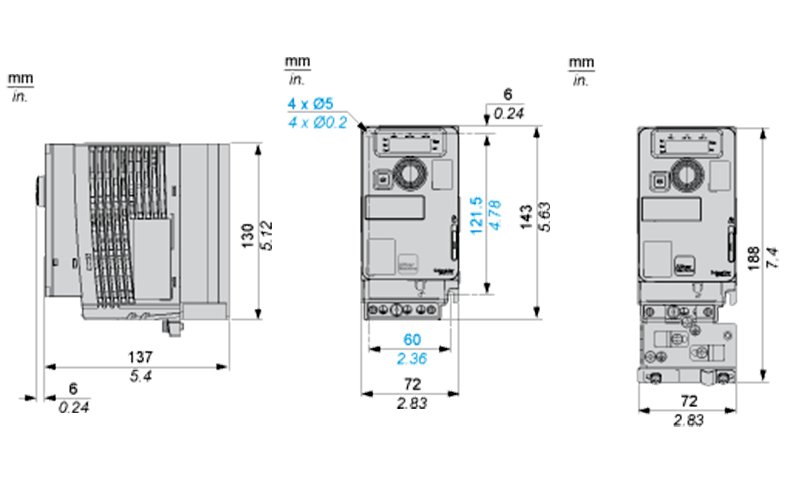

尺寸图：
右侧视图、正面视图和带 EMC 板的正面视图
安装和间隙：
安装类型 A：独立安装，配有通风罩
仅适用于环境温度不超过 50 °C (122 °F) 的场合
安装类型 B：并排安装，通风罩移除
安装类型 C：独立安装，通风罩移除
适用于环境温度高于 50 °C (122 °F) 的场合
接线：

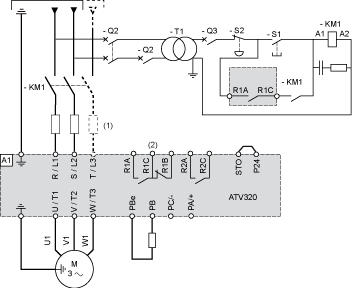

含线路接触器的示意图
符合 ISO13849 类别 1 和 IEC/EN 61508 容量 SIL1 标准、IEC/EN 60204-1 标准的停机类别 0 的接线图。
1.线路电抗器（已使用的情况下）
2.故障继电器触点，用于远程指示驱动器状态
含开关切断器的示意图
符合 EN 954-1 类别 1 和 IEC/EN 61508 容量 SIL1 标准、依照 IEC/EN 60204-1 标准的停机类别 0 的接线图。
1.线路电抗器（已使用的情况下）
2.故障继电器触点，用于远程指示驱动器状态

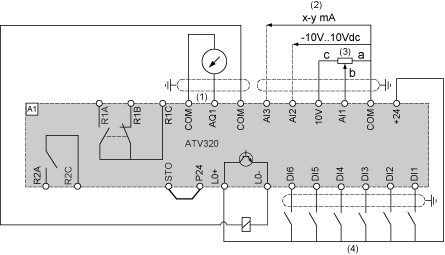

Source 模式下的控制连接图
1.模拟量输出
2.模拟量输入
3.参考电位计（最大 10 千欧）
4.数字量输入
数字量输入接线
逻辑输入开关 (SW1) 用于按照可编程控制器输出的技术调整逻辑输入的运行。

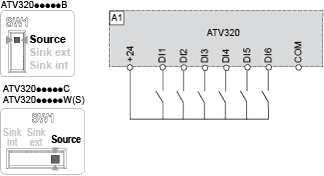

开关 SW1 设置为“Source”位置，将使用输出电源给 DI 供电。

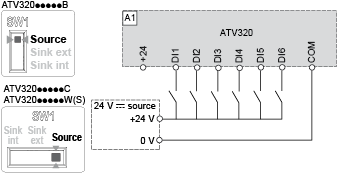

开关 SW1 设置为“Source”位置，将使用外部电源给 DI 供电。

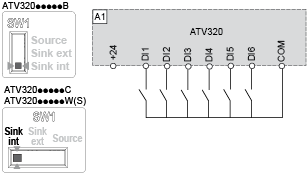

开关 SW1 设置为“Sink Int”位置，将使用输出电源给 DI 供电。

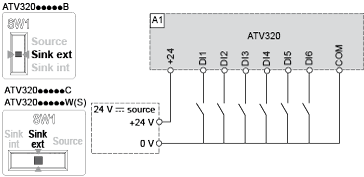

开关 SW1 设置为“Sink Ext”位置，将使用外部电源给 DI 供电。

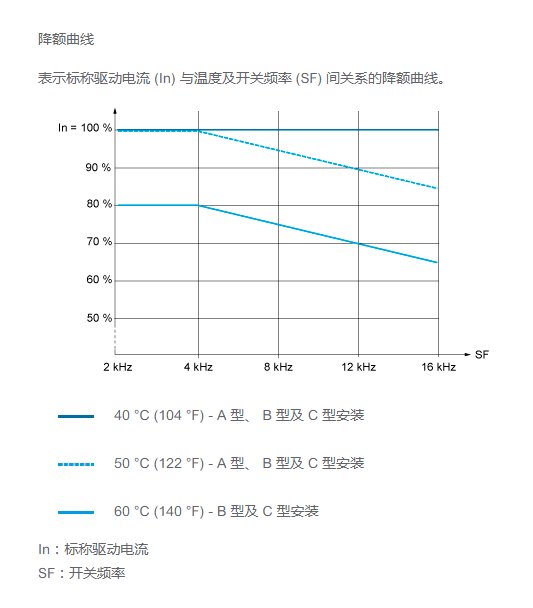

性能曲线：
