ATV340以太网式变频器 - 0.75kW- 400V - 三相

产品概述：

支持多种以太网和Sercos III总线的矢量型变频器

产品特性：

● 强大的动力：Altivar Machine ATV340优化了最高400 Hz的速度带宽，专为需要更快加速或稳定时间的动态应用而设计。

● 人员和资产保护：符合机器安全和网络安全标准，以保护您的人员和资产。

● 稳健设计：设计用于满足严苛环境的应用要求。符合IEC60721-3-3 3C3和3S3快速机器恢复。

● 快速机器恢复：Altivar Machine ATV340使您的机器保持正常运行，并且停机时间最短。

产品详情

主要信息
产品系列	Altivar Machine ATV340
产品类型	变频器
应用领域	Machine
变量	标准版本
安装类型	柜装
通讯端口协议	以太网Modbus
	Modbus 串行
	Ethernet/IP
电网相数	3 相
供电频率	50...60 Hz +/- 5 %
额定电源电压 [Us]	380...480 V - 15...10 %
额定输出电流	2.2 A
电动机功率 (kW)	1.1 kW 适用标准负载
电动机功率 (kW)	0.75 kW 适用重载
电机功率	1.5 hp 适用标准负载
电机功率	1 hp 适用重载
EMC 滤波器	Class C3 EMC filter integrated
IP防护等级	IP20
补充信息

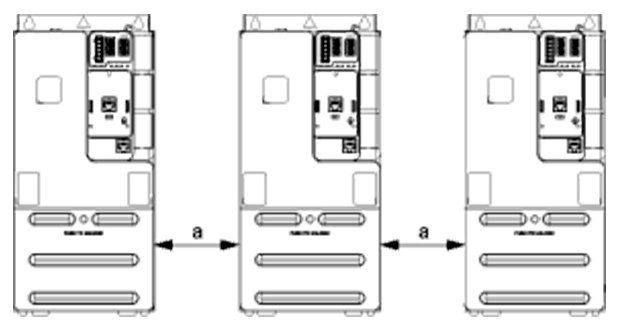

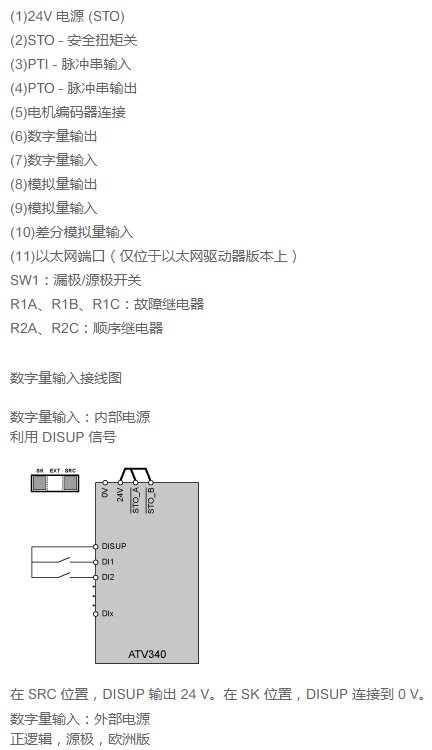

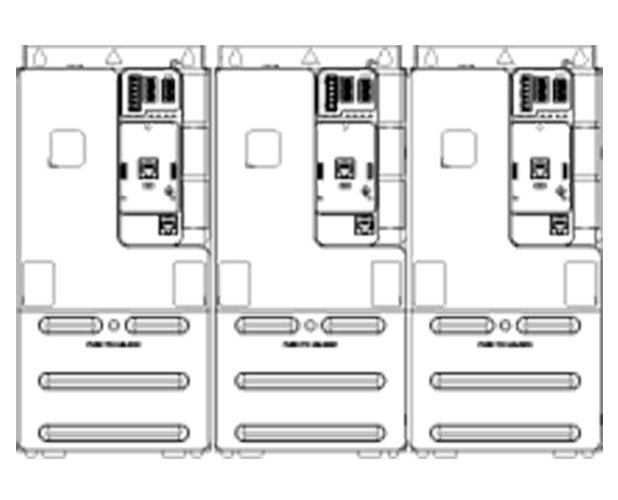

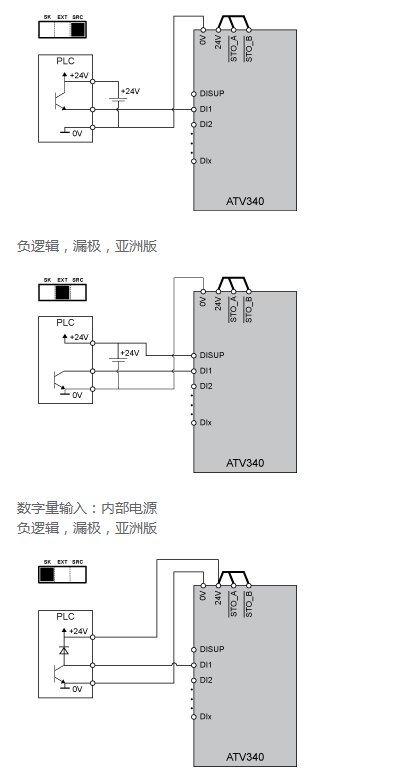

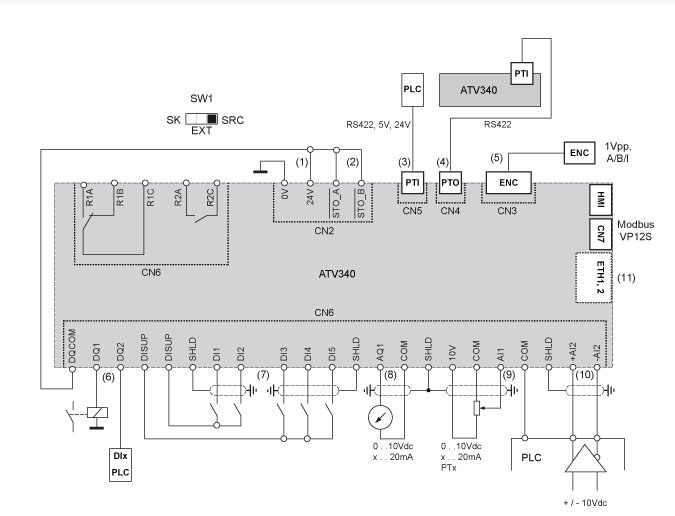

离散量输入数量	5
数字量输入类型	PTI 可编程为脉冲输入: 0…30 kHz, 24 V 直流 (30 V)
	DI1...DI5 安全扭矩中断, 24 V 直流 (30 V), 阻抗: 3.5 kOhm
	可编程
number of preset speeds	16个预置速度

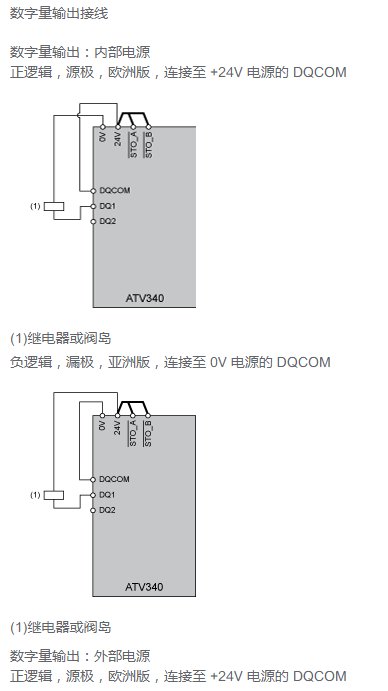

离散量输出数量	2

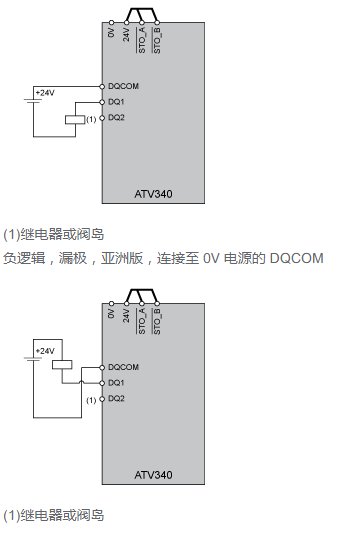

输出型式	Programmable output DQ1, DQ2 30 V 直流 100 mA
模拟量输入数量	2
模拟量输入类型	AI1 软件-可配置电流: 0...20 mA, 阻抗: 250 Ω, 分辨率 12 bits
	AI1 软件-可配置温度探测器或水位传感器
	AI1 软件-可配置电压: 0...10 V 直流, 阻抗: 31.5 kOhm, 分辨率 12 bits
	AI2 软件-可配置电压: - 10...10 V 直流, 阻抗: 31.5 kOhm, 分辨率 12 bits
模拟量输出数量	2
模拟量输出型号	软件-可配置电压 AQ1: 0...10 V 直流阻抗 470 Ω, 分辨率 10 bits
模拟量输出型号	软件-可配置电流 AQ1: 0...20 mA 阻抗 500 Ω, 分辨率 10 bits

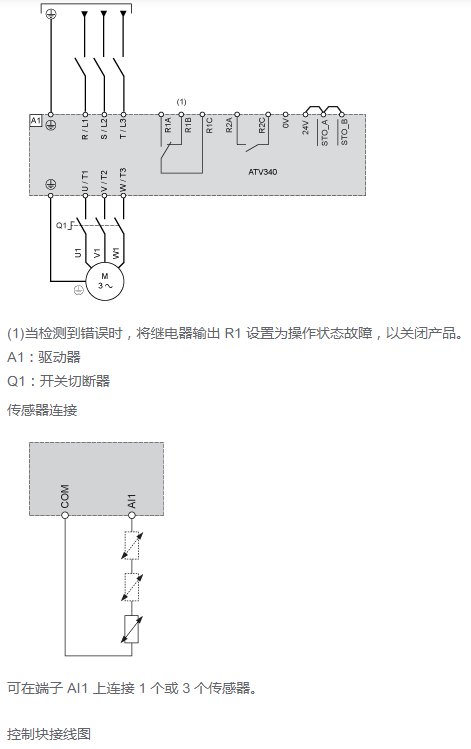

继电器输出数量	2
输出电压	<= 电源电压
继电器输出类型	继电器输出 R1A
	继电器输出 R1C 电气寿命 100000 次
	继电器输出 R2A
	继电器输出 R2C 电气寿命 100000 次
最大开关电流	继电器输出 R1C 在…上阻性（负载）量, cos phi = 1: 3 A 在…上 250 V AC
	继电器输出 R1C 在…上阻性（负载）量, cos phi = 1: 3 A 在…上 30 V 直流
	继电器输出 R1C 在…上感性负载量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC
	继电器输出 R1C 在…上感性负载量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流
	继电器输出 R2C 在…上阻性（负载）量, cos phi = 1: 5 A 在…上 250 V AC
	继电器输出 R2C 在…上阻性（负载）量, cos phi = 1: 5 A 在…上 30 V 直流
	继电器输出 R2C 在…上感性负载量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC
	继电器输出 R2C 在…上感性负载量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流
最小开关电流 [Imin]	继电器输出 R1B: 5 mA 在…上 24 V 直流
最小开关电流 [Imin]	继电器输出 R2C: 5 mA 在…上 24 V 直流
物理接口	2线制RS485
连接器类型	3 RJ45
访问方法	从（站） Modbus RTU
访问方法	从（站）以太网Modbus
传输速率	4.8 kbit/s
	9.6 kbit/s
	19.2 kbit/s
	38.4 kbit/s
传输帧	RTU
地址数	1…247
数据格式	8比特，可配置为偶数，奇数或无奇偶
极化方式	无阻抗
4 quadrant operation possible	TRUE

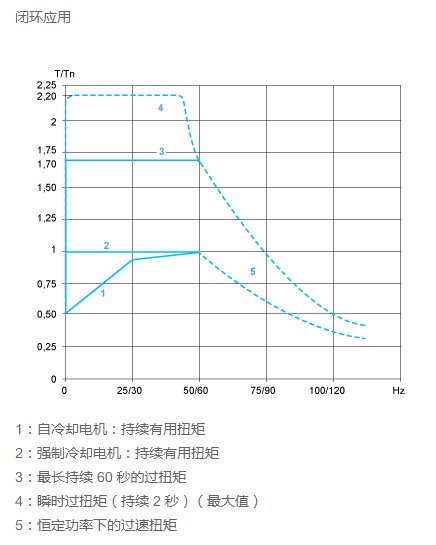

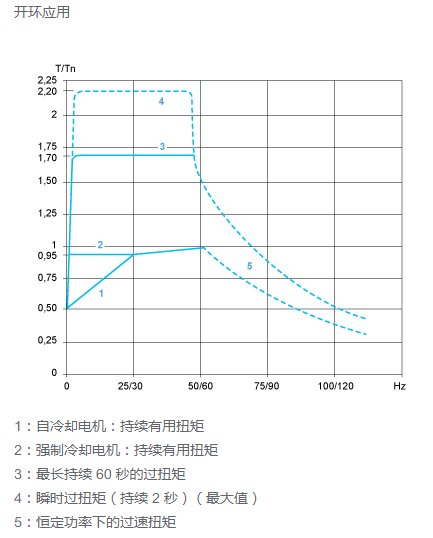

异步电机控制配置文件	标准恒转矩
	标准变转矩
	优化转矩模式
同步电机控制配置模式	磁阻电机
同步电机控制配置模式	永磁同步电机
污染等级	2 符合 EN/IEC 61800-5-1
Maximum output frequency	0.599 kHz
加速和减速倾斜	S, U 或自定义
加速和减速倾斜	线性可单调从0.01...9999S
电机滑差补偿	自动无论负载情况
	可调
	不适用永磁同步电机规律
	可以抑制
开关频率	2...16 kHz 可调
开关频率	14...16 kHz 有
额定开关频率	4 kHz
制动至停止	采用直流注入
Brake chopper integrated	TRUE
线路电流	2.6 A 在…上 380 V (标准负载)
	2.1 A 在…上 480 V (标准负载)
	3.4 A 在…上 380 V (重载)
	2.6 A 在…上 480 V (重载)
线路电流	2.6 A 在…上 480 V 没有电抗器 (重载)
	2.6 A 在…上 380 V 带外部电抗器 (标准负载)
	2.1 A 在…上 480 V 带外部电抗器 (标准负载)
	1.9 A 在…上 380 V 带外部电抗器 (重载)
	1.6 A 在…上 480 V 带外部电抗器 (重载)
	3.4 A 在…上 380 V 没有电抗器 (重载)
最大输入电流	3.4 A
Maximum output voltage	480 V
视在功率	2.2 kVA 在…上 480 V (标准负载)
视在功率	2.2 kVA 在…上 480 V (重载)
最大瞬变电流	3.1 A 在 60 s (标准负载)
	3.3 A 在 60 s (重载)
	3.8 A 在 2 s (标准负载)
	4 A 在 2 s (重载)
电气连接	螺钉终端, 夹紧力: 1.5...4 mm² 适用 line side
	螺钉终端, 夹紧力: 4...6 mm² 适用 DC bus
	螺钉终端, 夹紧力: 1.5...4 mm² 适用电动机
	螺钉终端, 夹紧力: 0.2...2.5 mm² 适用控制
预期线路Isc	5 kA
Base load current at high overload	2.2 A
Base load current at low overload	2.8 A
功耗W	自然通风: 28 W 在…上 380 V,开关频率 4 kHz (重载)
	强制通风: 28 W 在…上 380 V,开关频率 4 kHz (重载)
	自然通风: 33 W 在…上 380 V,开关频率 4 kHz (标准负载)
	强制通风: 33 W 在…上 380 V,开关频率 4 kHz (标准负载)
电气连接	线路侧: 螺钉终端 1.5...4 mm² AWG 14...AWG 12
	直流母线: 螺钉终端 4...6 mm² AWG 12...AWG 10
	马达: 螺钉终端 1.5...4 mm² AWG 14...AWG 12
	控制: 螺钉终端 0.2...2.5 mm² AWG 24...AWG 12
With safety function Safely Limited Speed (SLS)	TRUE
With safety function Safe brake management (SBC/SBT)	TRUE
With safety function Safe Operating Stop (SOS)	FALSE
With safety function Safe Position (SP)	FALSE
With safety function Safe programmable logic	FALSE
With safety function Safe Speed Monitor (SSM)	FALSE
With safety function Safe Stop 1 (SS1)	TRUE
With sft fct Safe Stop 2 (SS2)	FALSE

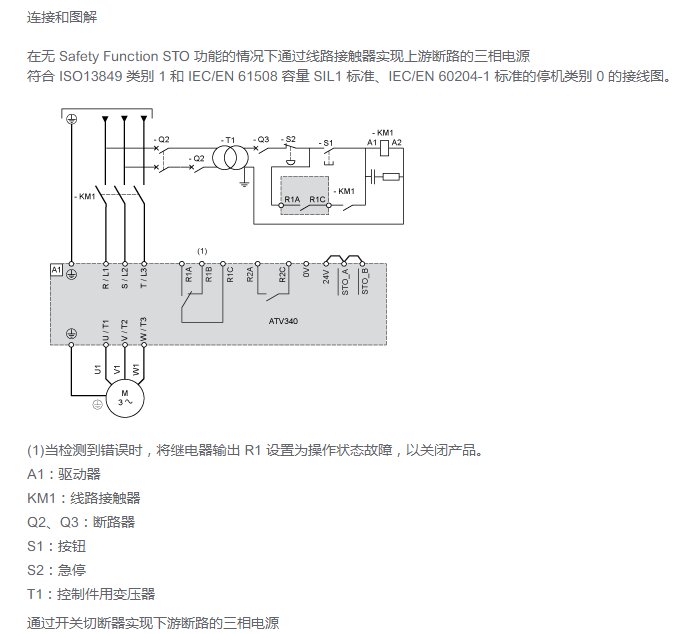

With safety function Safe torque off (STO)	TRUE
With safety function Safely Limited Position (SLP)	FALSE
With safety function Safe Direction (SDI)	FALSE
保护类型	热保护: 马达
	安全转矩关断: 马达
	电机各相线损耗: 马达
	热保护: 驱动
	安全转矩关断: 驱动
	过热: 驱动
	过流保护: 驱动
	电机各相线接地之间过流输出: 驱动
	电机各相线之间过流输出: 驱动
	电机各相线接地之间短路: 驱动
	电机各相线之间短路: 驱动
	电机各相线损耗: 驱动
	直流总线过压: 驱动
	线路电源过压: 驱动
	总线供电欠压: 驱动
	输入电源损耗: 驱动
	超过限速: 驱动
	控制电路上制动: 驱动

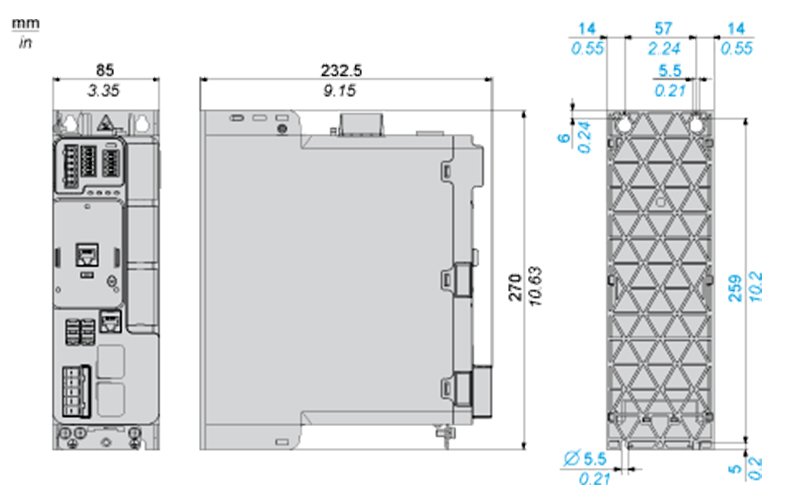

宽度	85.0 mm
高度	270.0 mm
深度	232.5 mm
净重	1.7 kg
连续输出电流	2.2 A 在…上 4 kHz 适用重载
连续输出电流	2.8 A 在…上 4 kHz 适用标准负载
环境
工作海拔	<= 3000 m with current derating above 1000m
操作位置	垂直方向 +/- 10°
产品认证	UL
	CSA
	TÜV
	EAC
	CTick
标识	CE
符合标准	EN/IEC 61800-3
	EN/IEC 61800-5-1
	IEC 60721-3
	IEC 61508
	IEC 13849-1
	UL 618000-5-1
	UL 508C
组装方式	带散热片
电磁兼容性	静电放电抗干扰级别 3 符合 IEC 61000-4-2
	射频电磁场辐射抗扰度试验级别 3 符合 IEC 61000-4-3
	抗快速瞬变级别 4 符合 IEC 61000-4-4
	1.2/50和8/20 µs复合波（测试）级别 3 符合 IEC 61000-4-5
	抗射频场引起的传导波动级别 3 符合 IEC 61000-4-6
Environmental class (during operation)	Class 3C3 according to IEC 60721-3-3
Environmental class (during operation)	Class 3S3 according to IEC 60721-3-3
Maximum acceleration under shock impact (during operation)	70 m/s² at 22 ms
Maximum acceleration under vibrational stress (during operation)	5 m/s² at 9...200 Hz
Maximum deflection under vibratory load (during operation)	1.5 mm at 2...9 Hz
Permitted relative humidity (during operation)	Class 3K5 according to EN 60721-3

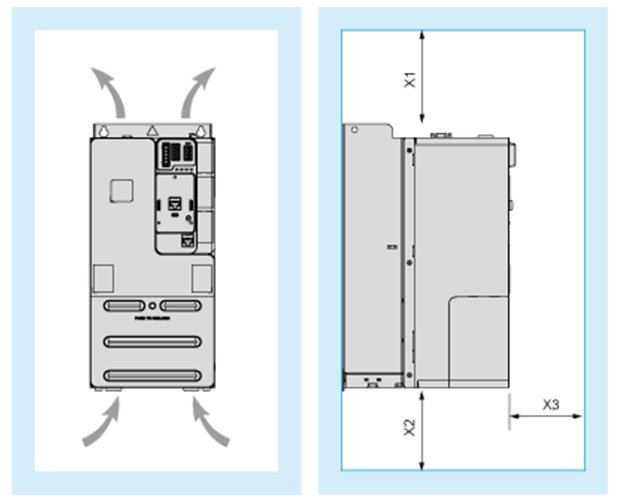

冷却空气容量	18.0 m3/h
冷却方式	强制通风
过电压类别	Class III
调节回路	可调的PID调节器
噪音级别	52.7 dB
污染等级	2
Ambient air transport temperature	-40…70 °C
环境温度	-15…50 °C 无 (vertical position)
环境温度	50…60 °C 有 (vertical position)
贮存环境温度	-40…70 °C
隔离	电源与控制端子之间
