软起动器-ATS22-控制电压 220V-电源电压 230V(15kW)/400...440V(30kW)
Altivar Soft Starter 22软起动器-软停止单元通过电压和转矩, 对额定功率在4至400 kW范围内的三相鼠笼式异步电机进行受控起动和停机。
● 一体型设备：专为大多数基础设施和工业应用而设计。
● 集成保护功能：Altivar Soft Starter ATS22软起动器集成了对电机和机器的多种保护功能。
● 易于使用：多种功能，有助于集成到控制系统中。
● 高性价比的解决方案：降低与配电设备配合的压力，同时节省安装成本和机器运营成本。
产品详情
| 主要信息 | |
| 产品系列 | Altistart 22 |
| 产品类型 | 软起动器 |
| 产品应用场景 | 异步电机 |
| 应用领域 | 泵和风扇 |
| 组件名称 | ATS22 |
| 电网相数 | 3 相 |
| 额定电源电压 [Us] | 230...440 V - 15...10 % |
| 电动机功率 (kW) | 15 kW 230V AC |
| 30 kW 400 V | |
| 30 kW 440 V | |
| 出厂设置电流 | 57 A |
| 功耗W | 59 W 用于标准应用 |
| 使用类别 | AC-53A |
| 启动类型 | 有转矩控制的起动(电流限制在3.5 In) |
| IcL 起动器 额定 | 62 A 适用 与电机电源线相连 用于标准应用 |
| IP 保护等级 | IP20 |
| 补充信息 | |
| 组装方式 | 带散热片 |
| 可用功能 | 内部旁路 |
| 电源电压范围 | 195…484 V |
| 供电频率 | 50...60 Hz - 10...10 % |
| 电网频率 | 45...66 Hz |
| 设备连接 | 至电机三角形端子 |
| 用电机电源线 | |
| 控制回路电压 | 230 V - 15...10 % 50/60 Hz |
| 控制电路能耗 | 20 W |
| 离散量输出数量 | 2 |
| 输出型式 | 继电器输出 R1 230 V 运行，警告，跳闸，停止，未停止，起动，就绪 C/O |
| 继电器输出 R2 230 V 运行，警告，跳闸，停止，未停止，起动，就绪 C/O | |
| 最小开关电流 [Imin] | 100 mA 在…上 12 V 直流 (继电器输出) |
| 最大开关电流 | 5 A 250 V AC 阻性（负载） 1 继电器输出 |
| 5 A 30 V 直流 阻性（负载） 1 继电器输出 | |
| 2 A 250 V AC 感性负载 0.4 20 ms 继电器输出 | |
| 2 A 30 V 直流 感性负载 7 ms 继电器输出 | |
| 离散量输入数量 | 3 |
| 数字量输入类型 | (LI1, LI2, LI3) 逻辑, 5 mA 4.3 kOhm |
| 离散量输入电压 | 24 V <= 30 V |
| 离散量输入逻辑 | 正逻辑 LI1, LI2, LI3 在状态 0: < 5 V 和 <= 2 mA 在状态 1: > 11 V, >= 5 mA |
| 输出电流 | 0.4...1 Icl 可调 |
| PTC传感器输入 | 750 Ohm |
| 通讯端口协议 | 串口Modbus |
| 连接器类型 | 1 RJ45 |
| 通信数据链路 | 串行 |
| 物理接口 | RS485 多点连接串口 |
| 传输速率 | 4800, 9600 或 19200 bps |
| 安装设备 | 31 |
| 保护类型 | 缺相保护: 线 |
| 热保护: 马达 | |
| 热保护: 起动器 | |
| 标识 | CE |
| 冷却方式 | 强制通风 |
| 操作位置 | 垂直方向 +/- 10° |
| 高度 | 295 mm |
| 宽度 | 145 mm |
| 深度 | 207 mm |
| 净重 | 12 kg |
| Motor power range AC-3 | 15…25 kW 在…上 200…240 V 3 相 |
| 30…50 kW 在…上 380…440 V 3 相 | |
| 马达启动器类型 | 软起动器 |
| 环境 | |
| 电磁兼容性 | 传导和辐射干扰 A 级 符合 IEC 60947-4-2 |
| 有阻尼的振荡波s 级别 3 符合 IEC 61000-4-12 | |
| 抗静电干扰 级别 3 符合 IEC 61000-4-2 | |
| 免于电瞬变 级别 4 符合 IEC 61000-4-4 | |
| 免于辐射的射频电子干扰 级别 3 符合 IEC 61000-4-3 | |
| 电压/电流脉冲 级别 3 符合 IEC 61000-4-5 | |
| 符合标准 | EN/IEC 60947-4-2 |
| 产品认证 | C-Tick |
| CCC | |
| UL | |
| CSA | |
| GOST | |
| 抗振动 | 1 gn (f= 13…200 Hz) 符合 EN/IEC 60068-2-6 |
| 1.5 mm (f= 2…13 Hz) 符合 EN/IEC 60068-2-6 | |
| 抗冲击 | 15 gn 适用 11 ms 符合 EN/IEC 60068-2-27 |
| 噪音级别 | 45 dB |
| 污染等级 | 2 级 符合 IEC 60664-1 |
| 相对湿度 | 0…95 % 无冷凝或滴水 符合 EN/IEC 60068-2-3 |
| 环境温度 | -10…40 °C (无) |
| 40…60 °C (电流降额 2.2 %/ °C) | |
| 贮存环境温度 | -25…70 °C |
| 工作海拔 | <= 1000 m 无 |
| > 1000...< 2000 m 电流降额 2.2 %/ 增加100 m | |

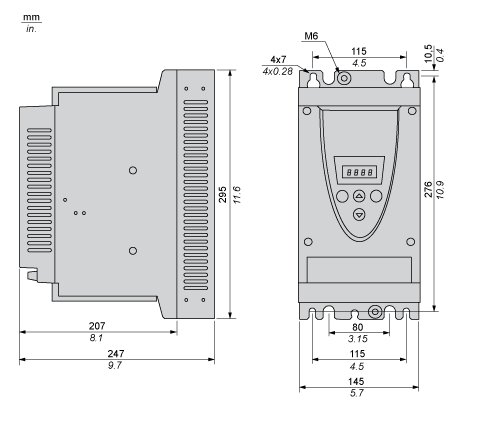

尺寸图：

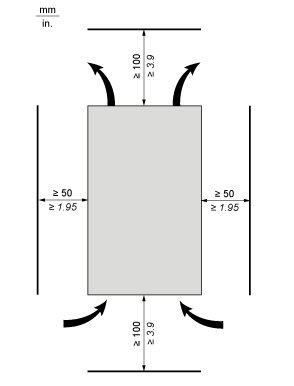

安装和间隙：
注意事项
标准
Altistart 22 软启动器符合 NEMA ICS1-1 或 IEC 60664-1 的 2 度污染规定。
对于 3 度环境污染，请在 Altistart 22 软启动器内安装一个 12 类或 IP54 的机柜。
电击、爆炸或电弧危险
ATS22 软件启动器是开敞设备，必须安装在合适的机壳中。
不遵循上述说明将导致人员伤亡。
空气流通
留出足够的自由空间，帮助空气从底部通畅地循环到变频器顶部以进行冷却。
过热
为避免软启动器过热，请遵循下列建议：
在垂直 ± 10°的范围内安装 Altistart 22 软启动器。
切勿让 Altistart 22 软启动器靠近热辐射元件。
电流通过 Altistart 22 软启动器时将导致热损耗，而这些热量必定会消散在软启动器周围的大气中。为防止热故障，请让外壳充分冷却和/或通风，以免软启动器周围的环境温度过高。
如果控制面板上安装了多个软启动器，请将它们排成一排。软启动器不可叠放。底部软启动器散发的热量会对顶部软启动器周围的环境温度造成不利影响。
安装

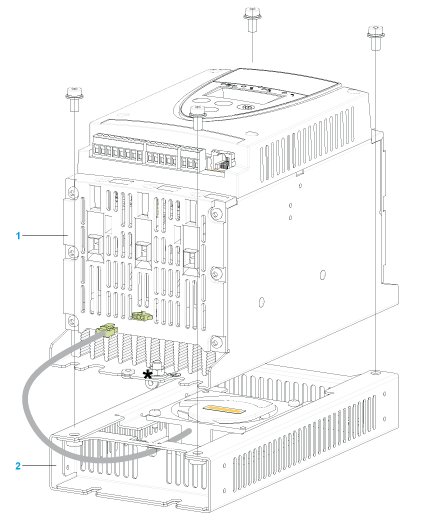

风扇与 Altistart 22 软启动器之间的连接
1.Altistart 22 软启动器
2.风扇
墙壁安装式或落地式外壳，防护等级为 IP 23
简介
为帮助软启动器内达到适当的空气流通，可以安装格栅及强制通风装置。
接线：

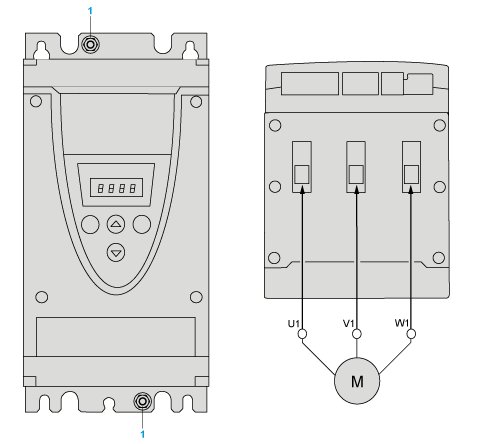

电源端子
笼式
1.接地连接

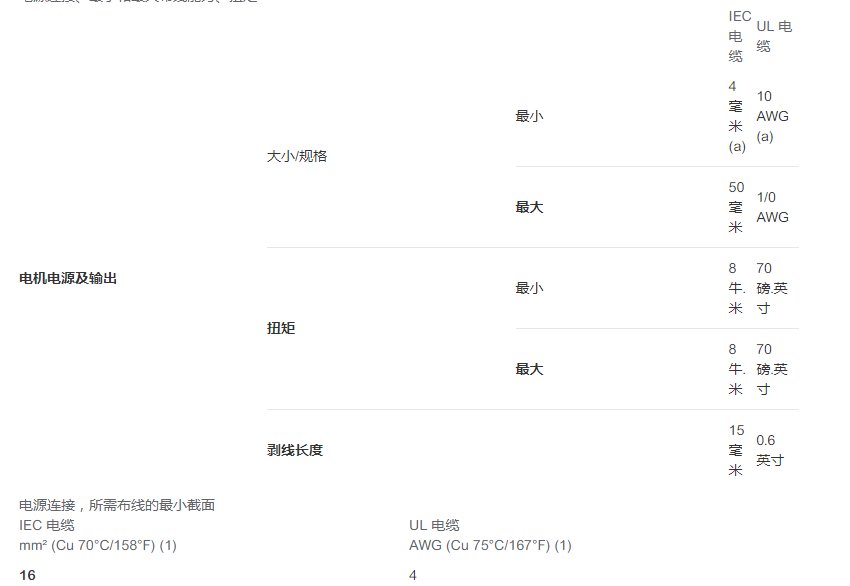

电源连接、最小和最大布线能力、扭矩

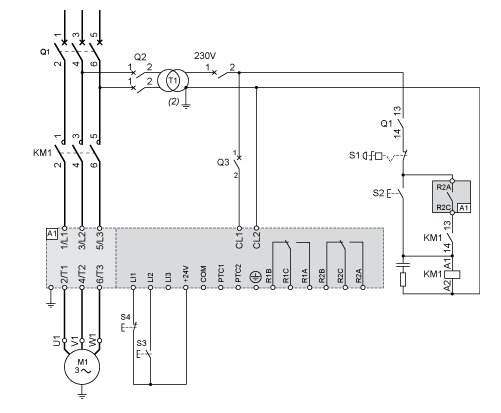

230 Vac 控制，逻辑输入 (LI) 24 Vdc，3 线控制
采用线路接触器、自由停车或受控停止

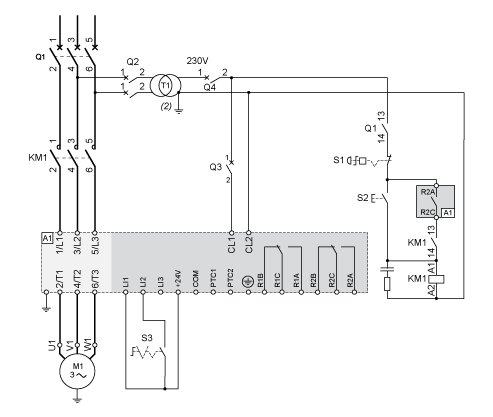

230 Vac 控制，逻辑输入 (LI) 24 Vdc，2 线控制，自由停车

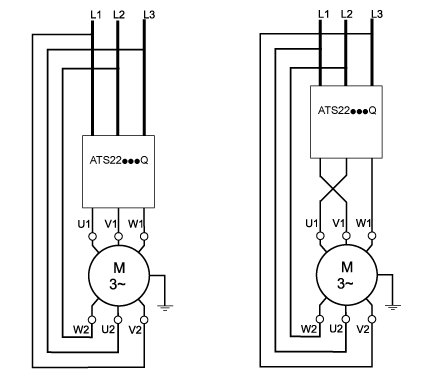

电机三角形接法、各接线串联
接线
以三角形接法与电机相连的 ATS22 软启动器可以与电机接线串联。
尤其要注意下列接线。Altistart 22 软启动 - 软停止装置用户手册对此作了说明。有关详情，请与 Schneider Electric 企业联系。
示例
400 V - 110 kW 电机，线路电流为 195 A（三角形接法的额定电流）。各接线的电流等于 195/1.5 或 130 A。由于所选软启动器的持恒额定电流 (ICL) 仅高于该电流，从而决定了这一额定值。
