3 A 单相, 230V or 三相, 200…480V, ATS01 N1系列
产品概述：
Altivar Soft Starter 01软起动器可在起动时作为转矩限制器工作，也可用作异步电机的软起动/软停
产品特性：
● 您的软启动解决方案：通过允许异步电机以可控方式逐步、平稳地启动，提高其启动性能。
● 易于安装：ATS01非常紧凑，它将简单性与简单布线、快速配置和效率相结合。
● 运营优化：减少机器磨损，缩短维护时间。
● TeSys®U组合：与TeSys Model U配合，您将从独特的电机启动解决方案中获益。
产品详情
| 主要信息 | |
| 产品系列 | Altistart 01 |
| 产品类型 | 软起动器 |
| 产品应用场景 | 异步电机 |
| 应用领域 | 简易机械 |
| 产品短名 | ATS01 |
| 电网相数 | 1 相 |
| 额定电源电压 [Us] | 110...480 V - 10...10 % |
| 电动机功率 (kW) | 0.37 kW, 3 相 在…上 230 V |
| 0.55 kW, 3 相 在…上 230 V | |
| 1.1 kW, 3 相 在…上 400 V | |
| 0.37 kW, 1 相 在…上 230 V | |
| 电机功率 | 0.5 hp, 3 相 在…上 230 V |
| 0.5 hp, 3 相 在…上 460 V | |
| 1.5 hp, 3 相 在…上 460 V | |
| IcL 起动器 额定 | 3 A |
| 使用类别 | AC-53B 符合 EN/IEC 60947-4-2 |
| 电流消耗 | 15 A 额定负载电流 |
| 启动类型 | 电压缓升的起动 |
| 功耗W | 19 W 处于短暂的状态中 |
| 4 W 全负荷+启动后期 | |
| 补充信息 | |
| 组装方式 | 带散热片 |
| 可用功能 | 集成旁路 |
| 电源电压范围 | 99…528 V |
| 供电频率 | 50...60 Hz - 5...5 % |
| 电网频率 | 47.5...63 Hz |
| 输出电压 | <= 电源电压 |
| 控制回路电压 | 110 V AC +/- 10 % 在…上 30 mA |
| 24 V AC/DC +/- 10 % 在…上 25 mA | |
| 240 V AC +/- 10 % 在…上 65 mA | |
| 起动时间 | 1 s / 100 |
| 5 s / 20 | |
| 从 1 至 5 秒 可调 | |
| 起动转矩 | 直接连接到电源线上电机的 30...80 % 扭矩 |
| 离散量输出电流 | 2 A DC-13 |
| 3 A AC-15 | |
| 紧固力矩 | 0.8 N.m |
| 电气连接 | 笼式连接器 - 单股硬线 1 2.5 mm² AWG 14 控制回路 |
| 笼式连接器 - 单股硬线 1 2.5 mm² AWG 14 电源回路 | |
| 笼式连接器 - 单股硬线 2 1 mm² AWG 17 控制回路 | |
| 笼式连接器 - 单股硬线 2 1 mm² AWG 17 电源回路 | |
| 笼式连接器 - 软线 带篐线端子 1 2.5 mm² AWG 14 控制回路 | |
| 笼式连接器 - 软线 带篐线端子 1 2.5 mm² AWG 14 电源回路 | |
| 笼式连接器 - 软线 不带篐线端子 1 2.5 mm² AWG 14 控制回路 | |
| 笼式连接器 - 软线 不带篐线端子 1 2.5 mm² AWG 14 电源回路 | |
| 笼式连接器 - 软线 带篐线端子 2 0.75 mm² AWG 18 控制回路 | |
| 笼式连接器 - 软线 带篐线端子 2 0.75 mm² AWG 18 电源回路 | |
| 笼式连接器 - 软线 不带篐线端子 2 1 mm² AWG 17 控制回路 | |
| 笼式连接器 - 软线 不带篐线端子 2 1 mm² AWG 17 电源回路 | |
| 标识 | CE |
| 操作位置 | 垂直方向 +/- 10° |
| 高度 | 100 mm |
| 宽度 | 23 mm |
| 深度 | 100 mm |
| 净重 | 0.16 kg |
| 型号 | ATS01N1 |
| Motor power range AC-3 | 0…0.5 kW 在…上 200…240 V 1 相 |
| 0…0.5 kW 在…上 200…240 V 3 相 | |
| 0.55…1 kW 在…上 200…240 V 3 相 | |
| 1.1…2 kW 在…上 380…440 V 3 相 | |
| 马达启动器类型 | 软起动器 |
| 环境 | |
| 电磁兼容性 | 传导和辐射干扰 B 级 符合 CISPR 11 |
| 传导和辐射干扰 B 级 符合 IEC 60947-4-2 | |
| 有阻尼的振荡波s 级别 3 符合 IEC 61000-4-12 | |
| 抗静电干扰 级别 3 符合 IEC 61000-4-2 | |
| 抗EMC干扰 符合 EN 50082-1 | |
| 抗EMC干扰 符合 EN 50082-2 | |
| 谐波 符合 IEC 1000-3-2 | |
| 谐波 符合 IEC 1000-3-4 | |
| 免于射频电场引起的传导干扰 级别 3 符合 IEC 61000-4-6 | |
| 免于电瞬变 级别 4 符合 IEC 61000-4-4 | |
| 免于辐射的射频电子干扰 级别 3 符合 IEC 61000-4-3 | |
| Micro-cut 与电压波动 符合 IEC 61000-4-11 | |
| 电压/电流脉冲 级别 3 符合 IEC 61000-4-5 | |
| 符合标准 | EN/IEC 60947-4-2 |
| 产品认证 | CSA |
| GOST | |
| C-Tick | |
| UL | |
| CCC | |
| 用于连接到电机三角端子的起动器的B44.1-96/ASME A17.5 | |
| IP 保护等级 | IP20 |
| 污染等级 | 2 符合 EN/IEC 60947-4-2 |
| 抗振动 | 1 gn (f= 13…150 Hz) 符合 EN/IEC 60068-2-6 |
| 波峰至波峰 1.5 mm (f= 3…13 Hz) 符合 EN/IEC 60068-2-6 | |
| 抗冲击 | 15 gn 适用 11 ms 符合 EN/IEC 60068-2-27 |
| 相对湿度 | 5…95 % 无冷凝或滴水 符合 EN/IEC 60068-2-3 |
| 环境温度 | -10…40 °C (无) |
| 40…50 °C (电流降额 2 %/°C) | |
| 存储环境温度 | -25…70 °C 符合 EN/IEC 60947-4-2 |
| 工作海拔 | <= 1000 m 无 |
| > 1000 m 电流降额 2.2 %/ 增加100 m | |
尺寸图：
藉由适配器 RHZ 66 安装在对称（35 毫米）导轨或不对称导轨上
接线：

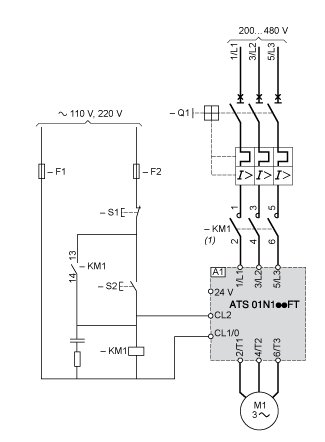

3 相电源连接示例
(1)其中必须使用线路接触器。
A1：软启动器
Q1：电机断路器
KM1：接触器
F1、F2：控制保护熔断器
S1/S2：按钮

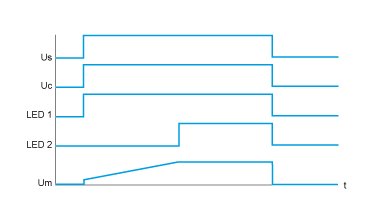

技术说明：
Us：电源电压
Uc：控制电源电压
LED 1：绿色 LED
LED 2：黄色 LED
Um：电机电压
