变频器 ATV61Q - 110kW / 150HP - 380...480V - IP20
产品概述：
Altivar 61Q水冷变频器, 通过水冷提高效率和可靠性
产品特性：
1. 运行可靠
冷却管道使用不锈钢达到出色的防锈保护
高效冷却系统 : 85%到100%的废热通过水冷系统消耗
持续大流量通路保障散热效率
使用工业用自来水、纯净水,冷却系统均可稳定运行
可使用开放式或者密闭式冷却回路
使用冷凝剂情况下温度范围可达+55°C
减少空调使用
安装简单,长时间不需要维护
电气和液压完全分离
冷却回路和电气回路完全隔离
通过顶部的泄压阀,实现完全无气泡运行
2. 与ATV产品系列一致
控制方式、操作方式、编程方式一致
与ATV61和ATV71产品线的选件通用
产品详情
| 主要信息 | |
| 产品系列 | Altivar 61Q |
| 产品类型 | 变频器 |
| 产品短名 | ATV61Q |
| 产品应用场景 | 同步电机 |
| 异步电机 | |
| 应用领域 | 泵机和通风机 |
| 组装方式 | 带散热片 |
| EMC 滤波器 | 集成的 |
| 电网相数 | 3 相 |
| 额定电源电压 [Us] | 380...480 V - 15...10 % |
| 电源电压范围 | 323…528 V |
| 供电频率 | 50...60 Hz - 5...5 % |
| 网络频率限制 | 47.5…63 Hz |
| 电动机功率 (kW) | 110 kW, 3 相 在…上 380...480 V |
| 电机功率 | 150 hp, 3 相 在…上 380...480 V |
| Maximum motor cable length | 100 m 屏蔽电缆 不带电机电抗器 |
| 200 m 非屏蔽电缆 不带电机电抗器 | |
| 150 m 屏蔽电缆 带有电机电抗器 | |
| 250 m 非屏蔽电缆 带有电机电抗器 | |
| 线路电流 | 168 A 适用 480 V 3 相 110 kW / 150 hp |
| 202 A 适用 380 V 3 相 110 kW / 150 hp | |
| 补充信息 | |
| 视在功率 | 133 kVA 在…上 380 V 3 相 110 kW / 150 hp |
| 预期线路Isc | 35 kA 适用 3 相 |
| 连续输出电流 | 215 A 在…上 2.5 kHz, 380 V - 3 相 |
| 215 A 在…上 2.5 kHz, 460 V - 3 相 | |
| 最大瞬变电流 | 258 A 适用 60 s, 3 相 |
| 变频器输出频率 | 0.1…500 Hz |
| 额定开关频率 | 2.5 kHz |
| 开关频率 | 2...8 kHz 可调 |
| 2.5...8 kHz 有 | |
| 速度范围 | 1…100 处于开环模式下, 无速度反馈 |
| 速度精度 | +/- 10 % 标称滑距 不带速度反馈 0.2 Tn 至 Tn |
| 扭矩精度 | +/- 15 % 处于开环模式下, 无速度反馈 |
| 瞬时过转矩 | 130 % 标称电机转矩 +/- 10 % 适用 60 s |
| 制动力矩 | <= 125 % 带有制动电阻器 |
| 30 % 不带制动电阻器 | |
| 异步电机控制配置文件 | 电压/频率比，5点 |
| 无传感器磁链矢量控制标准 | |
| 电压/频率比 | |
| 电压/频率比，2点 | |
| 同步电机控制配置模式 | 无传感器矢量控制 |
| 调节回路 | 频率 PI 调节器 |
| 电机滑差补偿 | 不可用电压/频率比（2 或 5 点） |
| 可以抑制 | |
| 可调 | |
| 自动 无论负载情况 | |
| 本地信号指示 | 1 个LED (红色) for 设备电压: |
| 输出电压 | <= 电源电压 |
| 隔离 | 电源与控制端子之间 |
| 电缆类型 | 带有一个 IP21 或 IP31 套件: 3 线IEC 电缆 在…上 40 °C, 铜 70 °C / PVC |
| 带有UL 1类套件: 3 线UL 508 电缆 在…上 40 °C, 铜 75 °C / PVC | |
| 不带安装套件: 1 线IEC 电缆 在…上 45 °C, 铜 70 °C / PVC | |
| 不带安装套件: 1 线IEC 电缆 在…上 45 °C, 铜 90 °C / XLPE/EPR | |
| 电气连接 | 端子 2.5 mm² / AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR) |
| 端子 2 x 100 mm² / 2 x 250 kcmil (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3) | |
| 端子 60 mm² / 250 kcmil (PA, PB) | |
| 端子 2 x 100 mm² / 2 x 250 kcmil (PC/-, PO, PA/+) | |
| 紧固扭矩 | 24 N.m, 212 lb.内部 (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3) |
| 41 N.m, 360 lb.内部 (PC/-, PO, PA/+) | |
| 12 N.m, 106 lb.内部 (PA, PB) | |
| 0.6 N.m (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR) | |
| 电源 | 来自外部供电: 24 V 直流 (19…30 V) - 30 W |
| 内部电源 用于参考电位计 (1 至 10 kOhm): 10.5 V 直流, +/- 5 %, <10 mA 和 过载和短路保护 | |
| 内部电源: 24 V 直流 (21…27 V), <200 mA 和 过载和短路保护 | |
| 模拟量输入数量 | 2 |
| 模拟量输入类型 | AI2 软件-可配置电压: 0...10 V 直流 24 V 最大, 阻抗: 30000 Ω, 分辨率 11 位 |
| AI1-/Al1+ 双极差分电压: +/- 10 V 直流 24 V 最大, 分辨率 11位+符号位 | |
| AI2 软件-可配置电流: 0...20 mA, 阻抗: 242 Ω, 分辨率 11 位 | |
| 采样期间 | 2 ms +/- 0.5 ms (LI6)如果配置为逻辑输入的话 - 离散量输入 |
| 2 ms +/- 0.5 ms (AI1-/Al1+) - 模拟量输入 | |
| 2 ms +/- 0.5 ms (Al2) - 模拟量输入 | |
| 2 ms +/- 0.5 ms (AO1) - 模拟量输出 | |
| 2 ms +/- 0.5 ms (LI1...LI5) - 离散量输入 | |
| 精度 | +/- 0.6 % (AI1-/Al1+) 用于60 °C的温度变动 |
| +/- 0.6 % (AI2) 用于60 °C的温度变动 | |
| +/- 1 % (AO1) 用于60 °C的温度变动 | |
| 线性度误差 | 最大值 +/- 0.15 % (AI1-/Al1+) |
| 最大值 +/- 0.15 % (AI2) | |
| +/- 0.2 % (AO1) | |
| 模拟量输出数量 | 1 |
| 模拟量输出 型号 | AO1 软件-可配置电流: 0...20 mA, 阻抗: 500 Ω, 分辨率 10 bits |
| AO1 软件-可配置电压: 0...10 V DC, 阻抗: 470 Ω, 分辨率 10 bits | |
| AO1 软件-可配置逻辑输出 10 V 20 mA | |
| 离散量输出数量 | 2 |
| 输出型式 | 可配置的继电器逻辑: (R1A, R1B, R1C) NO/NC - 100000 次 |
| 可配置的继电器逻辑: (R2A, R2B) NO - 100000 次 | |
| 响应时间 | R1A, R1B, R1C <= 7 ms, 公差 +/- 0.5 ms |
| R2A, R2B <= 7 ms, 公差 +/- 0.5 ms | |
| <= 100 ms 在 STO (安全转矩关闭) 内 | |
| 最小开关电流 [Imin] | 3 mA 在…上 24 V 直流 适用 可配置的继电器逻辑 |
| 最大开关电流 | 2 A 在…上 250 V AC 在…上 感性负载 负载 - cos phi = 0.4 - L/R = 7 ms (R1, R2) |
| 2 A 在…上 30 V 直流 在…上 感性负载 负载 - cos phi = 0.4 - L/R = 7 ms (R1, R2) | |
| 5 A 在…上 250 V AC 在…上 阻性（负载） 负载 - cos phi = 1 - L/R = 0 ms (R1, R2) | |
| 5 A 在…上 30 V 直流 在…上 阻性（负载） 负载 - cos phi = 1 - L/R = 0 ms (R1, R2) | |
| 离散量输入数量 | 7 |
| 数字量输入类型 | LI1...LI5: 可编程 24 V 直流 和 1 级 PLC, 阻抗: 3500 Ω |
| LI6: 开关-可配置 24 V 直流 和 1 级 PLC, 阻抗: 3500 Ω | |
| LI6: 开关可配置 PTC 探头 0…6, 阻抗: 1500 Ω | |
| PWR: 安全输入 24 V 直流, 阻抗: 1500 Ω 符合 ISO 13849-1 d 级 | |
| 离散量输入逻辑 | 负逻辑 (漏) (LI6)如果配置为逻辑输入的话, > 16 V (状态 0), < 10 V (状态 1) |
| 正逻辑(源) (LI6)如果配置为逻辑输入的话, < 5 V (状态 0), > 11 V (状态 1) | |
| 负逻辑 (漏) (LI1...LI5), > 16 V (状态 0), < 10 V (状态 1) | |
| 正逻辑(源) (LI1...LI5), < 5 V (状态 0), > 11 V (状态 1) | |
| 加速和减速倾斜 | 超出刹车能力时的坡道自适应，采用电阻 |
| S, U 或自定义 | |
| 从 0.01 至 9000 s 独立线性可调 | |
| 制动至停止 | 采用直流注入 |
| 保护类型 | 防止超出限制速度: 驱动 |
| 防止输入相位丢失: 驱动 | |
| 控制电路上制动: 驱动 | |
| 输入断相: 驱动 | |
| 线路电源过压: 驱动 | |
| 总线供电欠压: 驱动 | |
| 输出相线和接地之间的过流: 驱动 | |
| 过热保护: 驱动 | |
| 直流总线过压: 驱动 | |
| 拆卸电源: 驱动 | |
| 电机各相线之间短路: 驱动 | |
| 热保护: 驱动 | |
| 电机断相: 马达 | |
| 拆卸电源: 马达 | |
| 热保护: 马达 | |
| 绝缘性能 | 3535 V DC 接地和电源接线端之间 |
| 5092 V DC 控制和电源接线端之间 | |
| 绝缘电阻 | > 1 mΩ 接地 1 分钟 500 V 直流 |
| 频率分辨率 | 模拟量输入: 0.024/50 Hz |
| 显示单元: 0.1 Hz | |
| 通讯端口协议 | CANopen |
| 串口Modbus | |
| 端口类型 | 1 RJ45 (前面板) 适用 串口Modbus |
| 1 RJ45 (接线端) 适用 串口Modbus | |
| RJ45的针型SUB-D 9 适用 CANopen | |
| 物理接口 | 2线制RS485 适用 串口Modbus |
| 传输帧 | RTU 适用 串口Modbus |
| 传输率 | 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps 适用 串口Modbus 接线端 |
| 9600 bps, 19200 bps 适用 串口Modbus 前面板 | |
| 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps 适用 CANopen | |
| 数据格式 | 8 位, 1 停止, 偶校验 适用 串口Modbus 前面板 |
| 8 位, 奇偶 或无可配置的校验 适用 串口Modbus 接线端 | |
| 极化方式 | 无阻抗 适用 串口Modbus |
| 地址数 | 1…127 适用 CANopen |
| 1…247 适用 串口Modbus | |
| 访问方法 | 从（站） CANopen |
| 冷却方式 | 水冷 |
| 冷却液类型 | 工业水 |
| 水-乙二醇混合物 | |
| 清洁水 | |
| operating temperature water | 5…55 °C |
| 热损耗 | 2400 W 线路电流的100 % 适用 液体冷却部件(电源部件) |
| 480 W 线路电流的100 % 适用 气体冷却部件(控制部件) | |
| 流速 | 8 |
| Pressure drop | 1.5 bar |
| volume of cooling water | 0.2 l |
| 操作位置 | 垂直方向 +/- 10° |
| 净重 | 80 kg |
| 选项卡 | 通信卡 适用 APOGEE FLN |
| 通信卡 适用 BACnet | |
| 通信卡 适用 CC-Link | |
| 通信卡 适用 DeviceNet | |
| 通信卡 适用 Ethernet/IP | |
| 通信卡 适用 Fipio | |
| 通信卡 适用 Interbus-S | |
| 通信卡 适用 LonWorks | |
| 通信卡 适用 METASYS N2 | |
| 通信卡 适用 Modbus Plus | |
| 通信卡 适用 以太网Modbus | |
| 通信卡 适用 Modbus/Uni-Telway | |
| 通信卡 适用 Profibus DP | |
| 通信卡 适用 Profibus DP V1 | |
| 控制器内可编程卡 | |
| I/O 扩展卡 | |
| 泵站控制卡 | |
| 宽度 | 330 mm |
| 高度 | 950 mm |
| 深度 | 377 mm |
| 环境 | |
| 环境温度 | -10…50 °C (无) |
| 50…60 °C (有) | |
| 贮存环境温度 | -25…70 °C |
| 工作海拔 | <= 1000 m 无 |
| 1000...3000 m 电流降额 1%/100m | |
| 电磁兼容性 | 抗射频场引起的传导波动 级别 3 符合 IEC 61000-4-6 |
| 抗快速瞬变 级别 4 符合 IEC 61000-4-4 | |
| 静电放电抗干扰 级别 3 符合 IEC 61000-4-2 | |
| 射频电磁场辐射抗扰度试验 级别 3 符合 IEC 61000-4-3 | |
| 电压下降与断路抑制测试 符合 IEC 61000-4-11 | |
| 污染等级 | 3 符合 EN/IEC 61800-5-1 |
| 3 符合 UL 840 | |
| IP 保护等级 | IP00 符合 EN/IEC 60529 |
| IP00 符合 EN/IEC 61800-5-1 | |
| IP30 对侧面部件 符合 EN/IEC 60529 | |
| IP30 对侧面部件 符合 EN/IEC 61800-5-1 | |
| IP30 在前面板 符合 EN/IEC 60529 | |
| IP30 在前面板 符合 EN/IEC 61800-5-1 | |
| IP41 在上方部件 符合 EN/IEC 60529 | |
| IP41 在上方部件 符合 EN/IEC 61800-5-1 | |
| IP54 对下面的部件 符合 EN/IEC 60529 | |
| IP54 对下面的部件 符合 EN/IEC 61800-5-1 | |
| 抗振动 | 0.6 gn (f= 10…200 Hz) 符合 EN/IEC 60068-2-6 |
| 波峰至波峰 1.5 mm (f= 3…10 Hz) 符合 EN/IEC 60068-2-6 | |
| 抗冲击 | 7 gn 适用 11 ms 符合 EN/IEC 60068-2-27 |
| 相对湿度 | 5…95 % 无凝结 符合 IEC 60068-2-3 |
| 5…95 % 无滴水 符合 IEC 60068-2-3 | |
| 噪音等级 | 60.5 dB 符合 86/188/EEC |
| 符合标准 | EN 61800-3 环境 2 级别 C3 |
| EN/IEC 61800-5-1 | |
| EN/IEC 61800-3 | |
| EN 61800-3 环境 1 级别 C3 | |
| IEC 60721-3-3 第 3C2 类 | |
| EN 55011 A 类第 2 组 | |
| UL 类型 1 | |
| 产品认证 | C-Tick |
| DNV | |
| UL | |
| GOST | |
| CSA | |
| NOM 117 | |
| 标识 | CE |
尺寸图：

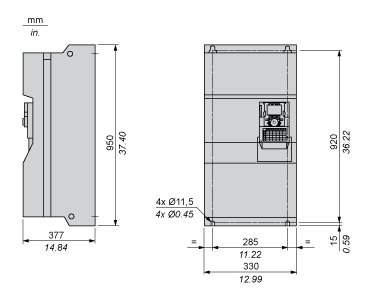

带有或不带有 1 张选择卡

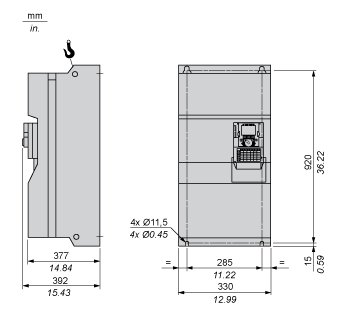

带有 2 张选择卡

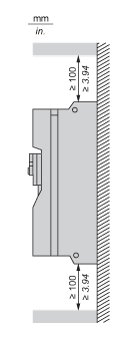

安装和间隙：
墙上安装
该驱动器设计用于安装在墙上，电气室中或机壳中。该设备根据污染等级 2 制造。如果所在环境不符合这些条件，则必须提供必要的污染等级转变（例如通过机壳）。
(1)驱动器
(2)冷却水入口
(3)冷却水回水
(4)用于控制部分的冷却空气
(5)用于动力部分（仅电容器）的冷却空气

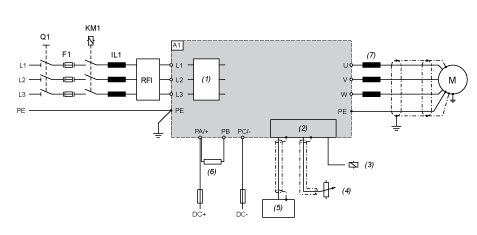

连接和架构：
A1驱动器
F1快断半导体保险丝
IL1线路扼流器
KM1可选的线路接触器
M电机
Q1开关
RFI可选的无线电频率干扰滤波器
(1)滤波器
(2)控制
(3)继电器控制
(4)控制电位计
(5)PLC
(6)可选的外部制动电阻
(7)可选的电机扼流器
