GCS低压抽出式开关柜

产品概述：

GCS装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化成度高，要求与计算机接口的场所，作为三相交流频率为50（60）HZ，额定工作电压为380V（400V、660V），额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功率补偿使用的低压成套配电装置。

使用条件

·周围空气温度不高于+40℃，不低于-5℃。24小时内平均温度不得+35℃。超过时需根据实际情况降容运行。

·户内使用，使用地点的海拔高度不得超过2000m。

·周围空气相对适度在最高温度为+40℃时不超过50％，在较低温度时允许有较大的相对湿度，如+20℃时为90％，应考虑到由于温度的变化可能会产生凝露的影响。

·装置安装时与垂直面的倾斜度不超过50℃，且整组柜列相对平整（符合GBJ232-82标准）。

·装置应安装在无剧烈震动和冲击以及不足以使电器元件受不到应有腐蚀的场所。

产品特性：

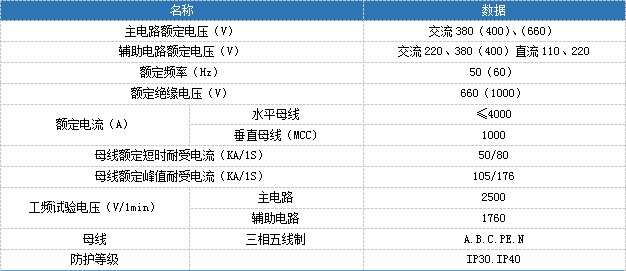

技术参数

产品详情

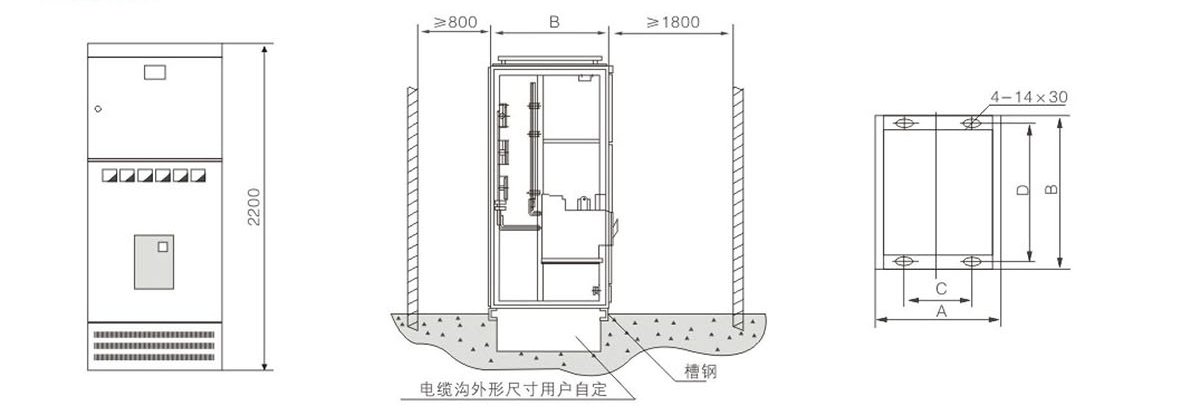

安装示意图

通用柜代号	A	B	C	D	备注
GCS-TG1010-4	1000	1000	850	956	联络柜
GCS-TG0810-4	800	1000	650	956	受电柜
GCS-TG0808-4	800	800	650	756	受电柜
GCS-TG0608-4	600	800	450	756	受电柜

订货须知

订货合同包含一下内容：

·产品的全型号包括主电路方案号和辅助电路方案号

·主电路系统组合顺序图

·辅助电路电气原理图

·柜内元器件清单

·电路中电压、电流、时间等整定参数

·与产品正常使用不符的其它需求
