GCK低压抽出式开关柜
产品概述:
GCK低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)二部分组成,适用于发电厂、变电站、工矿企业等电力用户作为交流50Hz,最大工作电流至3150A的配电系统中,作为动力配电、电动机控制及照明等配电设备的电能转换分配控制之用。
使用条件
·海拔不超过2000m.
·周围空气温度不高于+40℃,并且24h内平均温度不高于+35℃,周围空气温度不低于-50℃。
·大气条件:空气清洁,相对湿度在温度为=40℃时不超过50%,在温度较低时允许有较高的相对湿度,例如:+20℃时为90%。
·没有火灾,爆炸危险,严重污秽,活血腐蚀及剧烈震动的场所。
·与垂直面倾斜不超过5°
·本产品适合以下温度运行储存:-25℃~+55℃,在短时间内(不超过24h)不超过+70℃。
·如上述使用条件不能满足时,应由用户在订货时向我公司提出,协商解决。
产品特性:

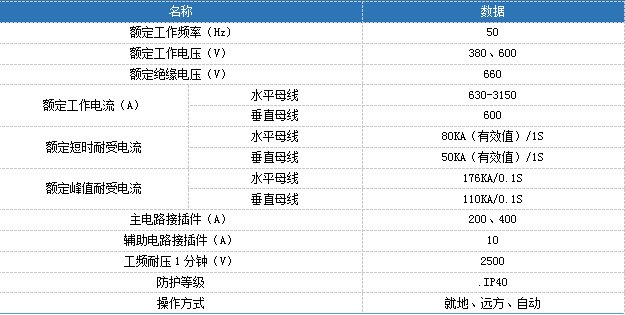

技术参数
产品详情

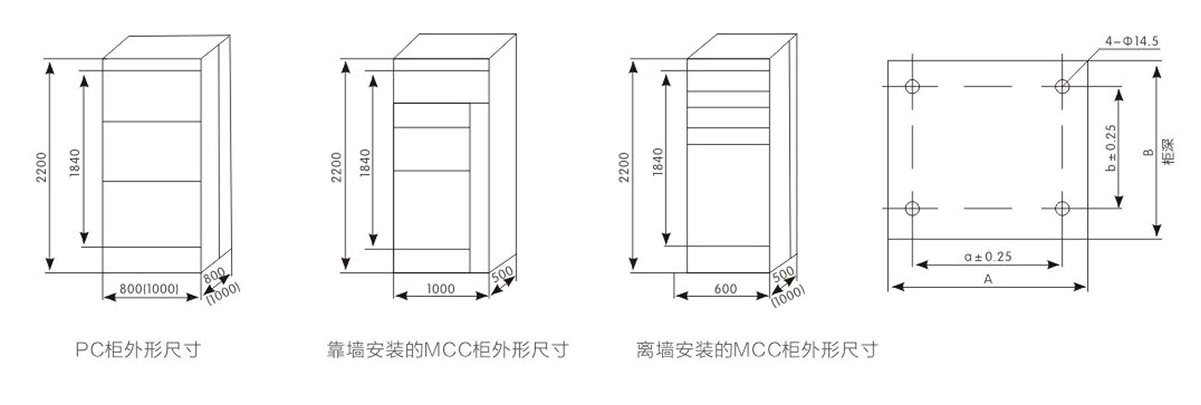

产品外形及安装尺寸
安装尺寸及安装孔
柜宽(A) | 柜深(B) | 安装孔距(a) | 安装孔距(b) |
800 | 500 | 685 | 385 |
600 | 800 | 485 | 685 |
600 | 1000 | 485 | 885 |
800 | 800 | 685 | 685 |
800 | 1000 | 685 | 885 |
1000 | 800 | 885 | 685 |
1000 | 1000 | 885 | 885 |
订货须知
用户订货时应提供下列材料:
一次回路方案编号、设备型号、容量及单线系统图。
二次贿赂原理图如用户未提供要求,制造厂按标准提供。
开关柜的排列图和配电室平面布置图。
主母线规格为提供要求时制造厂按标准提供。
开关柜表面颜色(制造厂家标准的颜色为:浅豆色)。
若用户有其他要求可与我厂协商解决
