KYN28-12 高压中置柜

产品概述:

KYN28-12铠装移开式交流金属封闭开关设备适用于三相交流额定电压12KV,额定频率50Hz电力系统,用于接受和分配电能并对电路实行控制、保护及监测。

本产品符合GB3906《3-35KV交流金属封闭式开关设备》、GB/T11022《高压开关设备和控制设备标准的共用技术要求》、IEC60298《额定电压1KV以上52KV及以下交流金属外壳开关设备和控制设备》、DL/T404《户内交流高压开关柜订货技术条件》标准的要求。

使用条件

·周围空气温度 上线+40℃ 下限-15℃

·设备安装场所的最大海拔高度:1000m

·环境湿度 日平均相对湿度≤95%月平均相对湿度≤90%

·地震烈度不超过8度

·周围空气应不受腐蚀性或可燃气体,水蒸汽等明显污染。

·无严重污秽及经常的剧烈振动。


产品详情

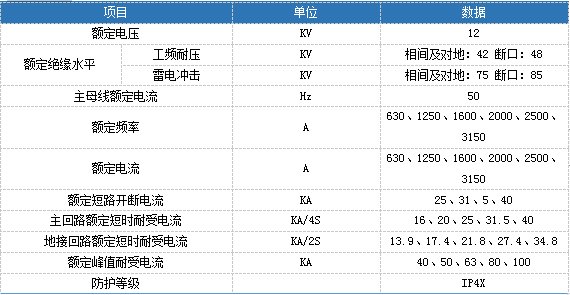

技术参数

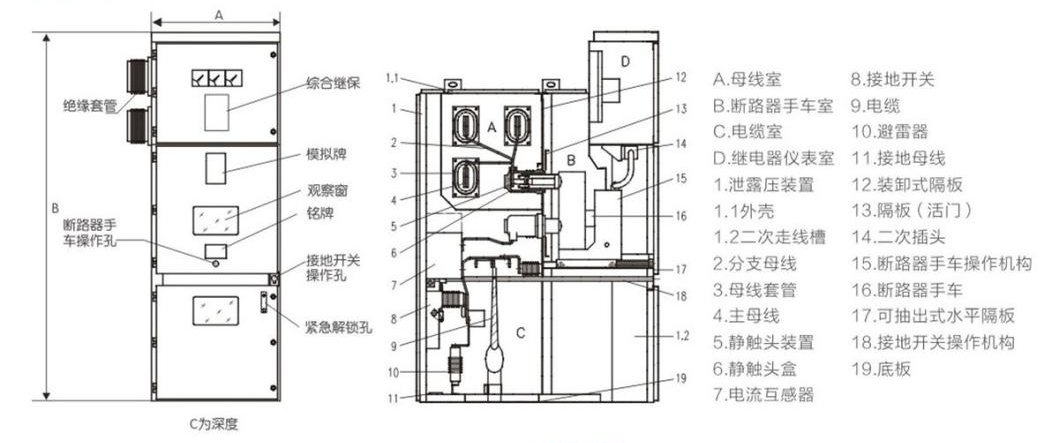

外形尺寸

A(mm)

主开关额定电流1250A

800


主开关额定电流为1600-3150A

1000

B(mm)


2300

C (mm)

电缆进出线

1500


架空进出线

1660

重量(kg)


700-1200

 订货须知

订货时应提供下列技术材料:

1.主电路方案图编号、用途和主线系统图、配电室平面布置图及排列配置图等。

2.开关设备控制、测量及保护功能的要求以及其他闭锁和自动装置的要求。

3.开关设备内主要电器元件的型号、规格及数量。

4.如开关设备之间或进线柜需要母线桥连接,应提供母线桥的额定载流量,母线桥的跨度,距地高度等具体要求数据。

5.开关设备使用在特殊环境条件时,应在订货时详细说明。

6.其它特殊需求。
