VARIO 3极负荷开关, 20A
产品概述：
适用于带载分断和接通需要频繁操作的电阻或电阻和电感混合电路。此外,还可用于AC3和DC3类电动机的直接切换。
产品特性：
● 密封式负荷开关；
● 密封式负荷开关用于起动和停止电机；
● 3级负荷开关,10至175A,旋转式操作手柄,符合IEC 947-4-1 和 IEC 204 规范；
● 可用挂锁锁定（不提供挂锁）；
● IP65防护外壳,可铅封和锁定；
● 外壳在I（开）位置锁定,最大额定电流63A；
● Vario负荷开关；
● Vario负荷开关适用于分断完全可见的隔离应用（因为只有在所有触头处于实际断开位置且处于合适的隔离距离,负荷开关的手柄才能显示”断开”位置）,并且可用挂锁开关锁定在断开位置
产品详情
| 主要信息 | |
| 产品系列 | TeSys |
| 产品名称 | TeSys VARIO |
| 产品类型 | 开关本体 |
| 性能等级 | 高性能 |
| 极数 | 3P |
| 触点类型 | 3NO |
| 补充信息 | |
| 电网类型 | AC |
| 电网频率 | 50/60 Hz |
| 安装方式 | 底板安装 |
| 额定工作电压 [Ue] | 690 V AC 50/60 Hz |
| 额定冲击耐受电压 [Uimp] | 8 kV |
| 约定发热电流 [Ith] | 20 A |
| 约定封闭发热电流 [Ithe] | 20 A |
| 额定工作电流 [Ie] | 20 A - AC-21A, 230...690 V |
| 20 A - AC-22A, 230...690 V | |
| 14 A - AC-23A, 230 V, 4 kW | |
| 14 A - AC-23A, 240 V, 4 kW | |
| 11 A - AC-23A, 400 V, 5.5 kW | |
| 11 A - AC-23A, 415 V, 5.5 kW | |
| 11.9 A - AC-23A, 500 V, 7.5 kW | |
| 12.3 A - AC-23A, 690 V, 11 kW | |
| 额定操作功率 (W) | 3 kW 在…上 230/240 V (AC-3) |
| 4 kW 在…上 400/415 V (AC-3) | |
| 5.5 kW 在…上 500 V (AC-3) | |
| 7.5 kW 在…上 690 V (AC-3) | |
| 间歇负载级别 | 30 |
| 接通能力 | 200 A 在…上 400 V AC-21A |
| 200 A 在…上 400 V AC-22A | |
| 200 A 在…上 400 V AC-23A | |
| 闭合容量 [Icm] | 1 kA 在…上 400 V 在Ipeak时 |
| 额定短时耐受电流 [Icw] | 300 A 在…上 400 V 持续时间: 1 s |
| 额定短路电流 | 10 kA 在…上 400 V - 配合熔断器 20 A aM |
| 分断能力 | 200 A 在…上 400 V (AC-21A) |
| 200 A 在…上 400 V (AC-22A) | |
| 200 A 在…上 400 V (AC-23A) | |
| 机械寿命 | 100000 次 |
| 电气寿命 | 100000 次 AC-21 |
| 30000 次 DC-1...5 | |
| 适用于隔离 | 适用 |
| 接线能力 | 电源回路: 螺栓紧固 电缆 6 mm² 电缆选型: 软线 - 带篐线端子 |
| 电源回路: 螺栓紧固 电缆 10 mm² 电缆选型: 单股硬线 - 不带篐线端子 | |
| 紧固扭矩 | 电源回路: 2.1 N.m 通过 螺栓紧固 |
| 高度 | 74 mm |
| 宽度 | 55 mm |
| 深度 | 60 mm |
| 净重 | 0.2 kg |
| 环境 | |
| 符合标准 | IEC 60947-3 |
| 产品认证 | CCC |
| UKCA | |
| 防护措施 | TC |
| IP 保护等级 | IP20 符合 screwed |
| 抗冲击、震动性能 | 抗震性能 10...150 Hz (1 gn) 符合 IEC 60068-2-6 |
| 抗冲击性能 11 ms (30 gn) 符合 IEC 60068-2-27 | |
| 运行温度 | -20…50 °C |
| 耐火及耐异常高温能力 | 960 °C 符合 IEC 60695-2-1 |

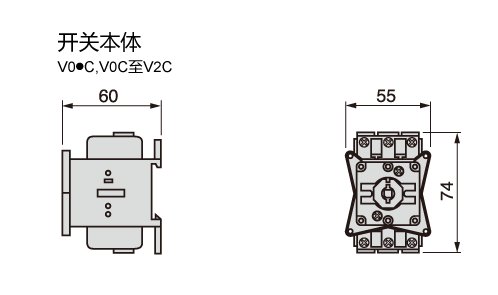

尺寸图：

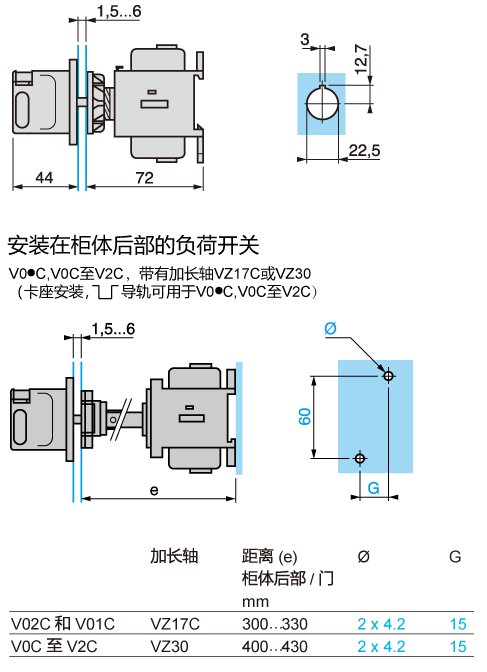

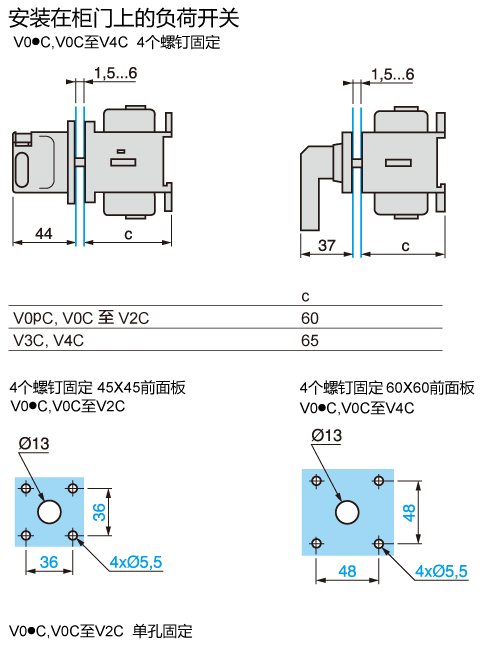

安装图：
