TVR系列热过载继电器, 0.1-0.16A, 10A
产品概述:
为电路和电机提供热过载、缺相、相间不平衡保护
产品特性:
● 先进的传感器技术,有效防止热继的缺相、断相以及三相不平衡
● 全自动电阻带绕制
● 100%控制整定电流
● 优质的双金属片、差动推板和先进的机芯结构,保证-20~+60℃环境温度补偿,使得优异的脱口特性得以实现
产品详情
主要信息 | |
产品系列 | Compact |
产品名称 | EasyPact TVR 系列电机控制与保护产品 |
产品类型 | E型3极热过载继电器 |
产品短名 | LRR热过载继电器 |
继电器应用 | 电动机保护 |
产品适用范围 | LC1R06...R32 |
继电器设定范围 | 0.1…0.16 A |
补充信息 | |
控制类型 | 红色 (按压式)按钮: 停止 (使N/C触点动作,不影响N/O触点) |
绿色 (按压式)按钮: 复位 | |
热脱拖扣等级 | 等级 10A 符合 IEC 60947-4-1 |
脱扣阈值 | 1.14 ± 0.06 In 符合 IEC 60947-4-1 |
缺相敏感性 | 脱扣电流:单相 30 % In, 其余 In 符合 IEC 60947-4-1 |
额定冲击耐受电压 [Uimp] | 6 kV 符合 IEC 60801-5 |
约定发热电流 [Ith] | 5 A 适用 信号回路 |
与继电器配合使用的熔丝 | 5 A gG |
5 A BS | |
安装方式 | 直接安装在接触器下 |
DIN 导轨安装 接线端子模块 | |
底板安装 接线端子模块 | |
接线能力 | 控制回路: 螺栓紧固 1 1…2.5 mm² 电缆选型: 软线 不带篐线端子 |
控制回路: 螺栓紧固 2 1…2.5 mm² 电缆选型: 软线 不带篐线端子 | |
控制回路: 螺栓紧固 1 1…2.5 mm² 电缆选型: 软线 带篐线端子 | |
控制回路: 螺栓紧固 2 1…2.5 mm² 电缆选型: 软线 带篐线端子 | |
控制回路: 螺栓紧固 1 1…2.5 mm² 电缆选型: 硬线 不带篐线端子 | |
控制回路: 螺栓紧固 2 1…2.5 mm² 电缆选型: 硬线 不带篐线端子 | |
电源回路: 螺栓紧固 1 1.5…6 mm² 电缆选型: 软线 不带篐线端子 | |
电源回路: 螺栓紧固 1 1…4 mm² 电缆选型: 软线 带篐线端子 | |
电源回路: 螺栓紧固 1 1…6 mm² 电缆选型: 硬线 不带篐线端子 | |
紧固扭矩 | 控制回路: 1.7 N.m 通过 螺栓紧固 |
电源回路: 1.7 N.m 通过 螺栓紧固 | |
宽度 | 45 mm |
深度 | 70 mm |
净重 | 124 g |
环境 | |
符合标准 | GB 14048.4 |
IEC 60947-4-1 | |
产品认证 | CCC |
IP 保护等级 | IP20 符合 screwed |
防护措施 | TH 符合 IEC 60068 |
环境温度 | -5…40 °C 不降容 符合 IEC 60947-4-1 |
-20…60 °C 有降容 | |
贮存环境温度 | -40…60 °C |
耐火及耐异常高温能力 | 850 °C 符合 IEC 60695-2-11 |
抗冲击、震动性能 | 抗震性能: 2 gn, , +/- 1 mm 符合 IEC 60068-2-6 |
抗冲击性能: 4 gn, , 11 ms 符合 IEC 60068-2-27 | |
绝缘性能 | 6 kV 在…上 50 Hz 符合 IEC 60255-5 |

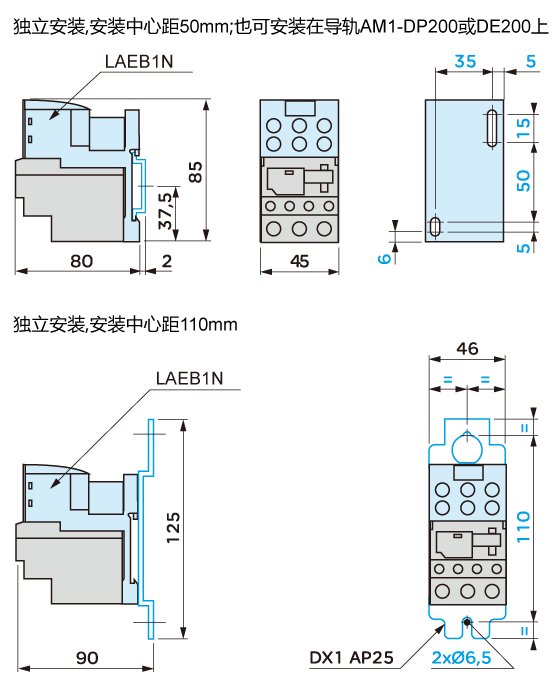

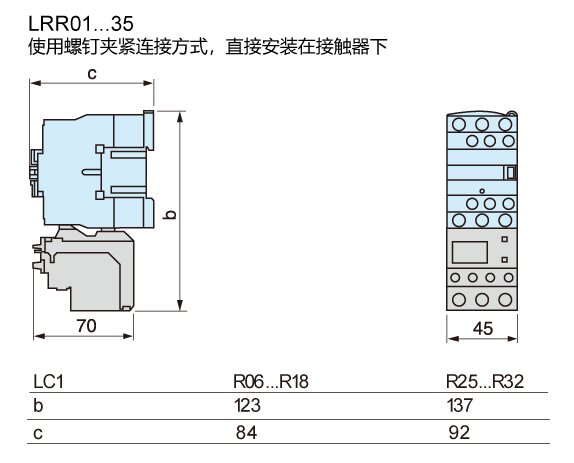

尺寸图:
