净化水处理系统解决方案
随着工业污染，环境破坏的日益严重，水处理是长期以来倍受关注的领域之一，它是改善居民生活环境、提高人民健康水平的重要手段。同时随着科学技术的发展，人们对设备自动化程度的要求越来越高，制水系统的自动控制逐渐被接受、推广和普及，并得到了迅速的发展。水处理设施采用自动控制，不但可以减轻水处理操作人员的劳动强度，减少操作人员人数，实现减员增效。更主要的是可以确保水处理后的水质，还可以确保设备的安全运行，延长设备的使用寿命，从而降低生产成本，可以说是一举多得的好事，是我国水处理行业的发展方向。
水处理原理部分:
本系统所采用的水处理方法:
1) 曝气
作用: 去除溶解气体。
2) 化学氧化
作用:氧化无机阳离子，破坏有机物
3) 粒子层过滤
作用: 去除胶团及微粒悬浮物
4) 存
作用:调节水量，水自净
5) 辐照
作用: 杀灭病菌、病毒、催化氧化。
6)活性炭吸附
作用:去除溶解的有机物
7)离子交换
作用:去除溶解盐分。
8) 微滤
作用:去除微细颗粒物
9)反渗透
作用:去除溶解盐成分
产品详情
本系统采用紫金桥监控组态软件作为上位机软件和PLC来进行控制和显示
1)紫金桥监控组态软件
紫金桥监控组态软件强大的组态界面可以直接形象模拟、显示，监视现场的的工作情况，工作程序，实时的数据以及对意外情况的处理
2) PLC可编程控控制器
PLC(ProgrammableLogicController) 是计算机家族中的一员。是为工业控制应用而设计制造的，它主要用来代替继电器实现逻辑控制，随着技术的发展，这种装置的功能已经大大超过了逻辑控制的范围，因此，PLC的主要特点: (一)高可靠性; (二)丰富的/0接口模块; (三) 采用模化结构; (四)安装简单，维修方便。应用于在航天工业，农业、水利工程等领域

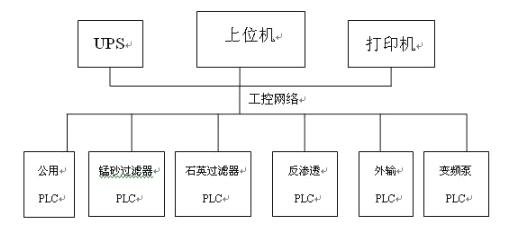

系统架构图
净化水处理的自动控制包括一下几方面的内容:
1) 设备自动启停
当位于制水工序后的产水箱液位低时，自动启动制水工序设备运行。当水箱液位高或前工序无水时，可设置为自动停机，或切换系列，或制水工席无法启动。此外，遇报警或其他故障时，也会自动停机并切换设备系列。
2) 设备的自动清洗
当制水设备上的定时仪、差压仪、累积流量仪达到设定值，设备自动停止运行并实现清洗反冲工序。
3) 自动显示功能
实时显示设备的运行状况，并且在组态界面上进行控制
4)自动保护功能
无水、发生故障会自动保护。
5) 自动恒压供水
主要是在终端出口，有的系统要求恒压供水。
具体实现方法:
自动控制主要通过可编程控制器PLC来实施的，但是即便是能自动控制的制水系统，也可以手动控制，根据实际需要可以选择。
1)水罐控制
控制具有一些共同的特点，一般设置高、中高、中低、低四个液位开关。
当水箱液位到高液位时，要停止制水。
当水箱液位到中高液位时，一切正常使用
当水箱液位到中低液位时，应发起信号，使前级制水
当水箱液位到低液位时，关闭后级水泵，后级设备停运，以防止水箱被抽空，水泵烧坏，同时发出报警信号。2) 阔的控制
本装置使用的是电磁阀，通过自动控制电磁阀的开通或断流来变换制水、清洗反冲的工序。电磁阀的特性:
D具有使用方便、启闭迅速、性能稳定等优点，实行远程及自动控制。0是一种先导式即二次开阀闭电磁阀，当未通电时，导阀口与导阀活动铁芯在自重和弹箭的作用力下而处于关闭状态0通电时，产生磁力，活动铁芯受电磁力的吸引克服了自重与导阀弹箭的压力而上升，膜片上方作用力减小并低于膜片下方所受的力，膜片在差动力的作用下克服了自重阀芯弹簧而开启，使主阀形成通路，电磁阀处于开状态.0当电源断开，磁力消除，导阀口关闭，阀芯膜片受向下的压力差而关闭主阀口，主阀形成断路，电磁阀处于关闭状态.
3)砂过滤器的控制
当需要锰砂过滤器启动运行，PLC发出信号。锰砂过滤器在工作工序切换时，应是定时反洗、反冲。4)石英砂过滤器的控制
对石英砂过滤器的控制和锰过滤器的控制相同
对变频恒压供水的控制
泵的制控:
我们这里是采用的变频泵，谈一下对变频泵的控制。
般泵的功率是一定的，流量和压力成反比，流量越大压力越小。但会遇到一些情况，用户的用水量变化大，这时候压力就会变化。用水量大压力小;用水量小压力大。但用户又要求恒压供水，这时候就在泵出口管道内设压力传感器，把信号传给PLC，PLC控制变频器改变泵的转速来调节出水流量，从而保持泵的出水压力稳定，实现恒压供水。另外还会有一种好处，那就是省电节能。
具体的是通过安装在出水管网上的压力变送器，把出口压力信号变成4-20mA的标准信号，送入PLC的端口进行PID调节，经运算与给定压力参数进行比较，得出一调节参数，送给变频器，由变频器控制水泵的转速，调节系统供水量，使供水系统管网中的压力保持在给定压力上，当用水量超过一台水泵的供水量时，通过PLC控制切换器进行加减泵。根据用水量的大小由PLC控制工作泵的数量的增减及变频器对水泵的调速，实现恒压供水。当供水负载变化时，输入电机的电压和频率也随之变化，这样就构成了以设定压力为基准的闭环控制系统。此外，系统还设有多种功能，尤其是硬件/软件备用水泵功能，充分保证了水泵的及时而正常供水。
对饮水用净化水的控制:
采用PLC控制，采用智能型微机作数据处理。
3) 控制方式采用手动、自动两种控制方式
手动
各控制阀门的开关、水泵的启停都可由控制盘上的按扭控制。
2自动
整条制水线、工艺过程的运行、启停，都由PLC自动控制，不受人为干预。主要控制输出功能:
系统可根据各种信号和流程，来控制中间水罐、提升泵、活性炭、软化器、反渗透、纯水灌等单元的自动工作和自动程序
上位机监控组态软件实现的功能:
本系统采用紫金桥软件公司的紫金桥监控组态软件，通过RS-232串行通讯口使PC机与PLC进行通讯通过紫金桥组态软件可以对工艺过程进行实时监控，紫金桥组态软件的数据库提供了各种类型的点，在整个水处理的工作过程中，方便各个类型点的控制。上位机对电磁阀的控制就必须通过数字数值输出块来进行，每个阀门的控制对应了相应的数字输出节点。因此，上位机不仅能接受来自PLC的控制信号并以动画的形式进行显示，而且还能够通过通讯端口向PLC发出控制命令，对现场进行控制。通过模拟块，上位机通过通讯端口可以从PLC上读取来自控制现场的仪表所采集到的压力和流量的实时数据，在上位机上实时地显示出来，并对系统出现的故能及时报警，同时还可以保存历史，绘制历史曲线，自动生成报表等等
